    • 名称：

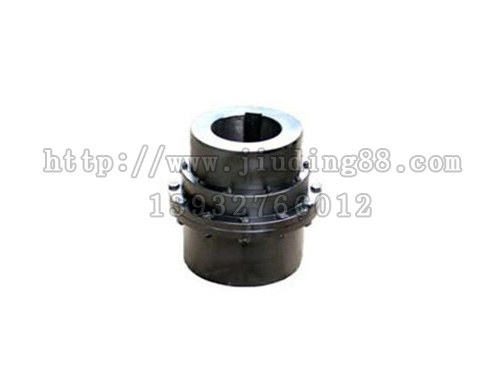

    GICL型鼓形齿式联轴器

    描述：GICL型鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。
    点击在线订购
    GICL型鼓形齿式联轴器　详细说明

    GICL型鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面   在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器 可允许较大的角位移（相对于直齿联轴器），可   齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。具有径向、轴向和角向等 轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动、噪声低及维修周期长等优点，特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。

    GICL型鼓形齿式联轴器的特点：

    1、承载。在相同的内齿套外径和联轴器   大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15～20％。

    2、角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1o，而鼓形齿式联轴器的许用角位移为1o30'，提高50％。在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大。

    3、鼓形齿面使内、外齿的接触条件      ，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时   了齿面摩擦、磨损状况，降低了噪声，维修周期长。

    4、外齿套齿端呈喇叭形状，使内、外齿装拆方便。

    5、传动达99.7%。

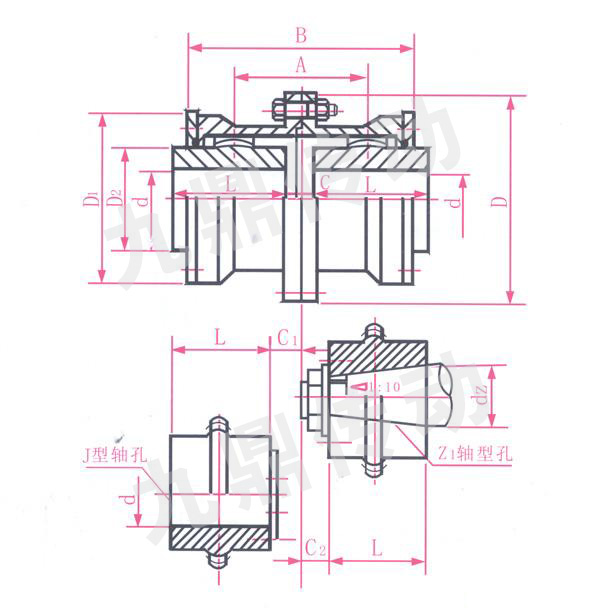

    GICL型鼓形齿式联轴器基本参数和主要尺寸：

    型号 公称扭矩Tn(N.m) 许用转速[n](r/min) 轴孔直径d1,d2,dz 轴孔长度 D C C1 C2 转动惯量Kg.m2 重量Kg
    Y Z1,J1
    L
    GICL1 630 4000 16 18 19 42 - 125 20 - - 0.009 5.9
    20 22 24 52 38 - 24
    25 28 62 44 10 - 19
    30 32 35 38 82 60 2.5 15 22
    GICL2 1120 4000 25 28 62 44 144 10.5 - 29 0.02 9.7
    30 32 35 38 82 60 12.5 30
    40 42 45 48 112 84 2.5 13.5 28
    GICL3 2240 4000 30 32 35 38 82 60 174 3 24.5 25 0.047 17.2
    40 42 45 48 50 55 56 112 84 17 28
    60 142 107 35
    GICL4 3600 4000 32 35 38 82 60 196 14 37 32 0.091 24.9
    40 42 45 48 50 55 56 112 84 28
    60 63 65 70 142 107 3 17 35
    GICL5 5000 3300 40 42 45 48 50 55 56 112 84 224 3 25 28 0.167 38
    60 63 65 70 71 75 142 107 20 35
    80 172 132 22 43
    GICL6 7100 3000 48 50 55 56 112 84 241 6 35 35 0.267 48.2
    60 63 65 70 71 75 142 107 20 35
    80 85 90 172 132 4 22 43
    GICL7 10000 2680 60 63 65 70 71 75 142 107 260 4 35 35 0.453 68.9
    80 85 90 95 172 132 22 43
    100 212 167 48
    GICL8 14000 2500 65 70 71 75 142 107 282 5 35 35 0.646 83.3
    80 85 90 95 172 132 22 43
    100 110 212 167 48
    GICL9 18000 2350 70 71 75 142 107 314 10 45 45 1.036 110
    80 85 90 95 172 132
    100 110 120 125 212 167 5 22 43
    49
    GICL10 31500 2150 80 85 90 95 172 132 346 5 43 43 1.88 157
    100 110 120 125 212 167 22 49
    130 140 252 202 29 54
    GICL11 40000 1880 100 110 120 125 212 167 380 6 29 49 3.28 217
    130 140 150 252 202 54
    160 302 242 64
    GICL12 56000 1680 120 125 212 167 442 6 57 57 5.08 305
    130 140 150 252 202 29 55
    160 170 180 302 242 68
    GICL13 80000 1530 140 150 252 202 482 7 54 57 10.06 419
    160 170 180 302 242 32 70
    190 200 352 282 80
    GICL14 112000 1300 160 170 180 302 242 520 8 42 70 16.774 594
    190 200 220 352 282 32 80
    GICL15 160000 1180 190 200 220 352 282 580 10 34 80 26.55 783
    140 150 410 330 38 -
    GICL16 250000 1000 200 220 352 282 680 10 58 80 52.22 1134
    240 250 260 410 330 38 -
    280 470 380 38
    GICL17 280000 980 220 352 282 720 10 74 80 69 1305
    240 250 260 410 330
    280 300 470 380 39 -
    GICL18 355000 900 240 250 260 410 330 775 10 46 - 96.16 1626
    280 300 320 470 380 41 -
    GICL19 450000 830 260 410 330 815 10 67 - 115.6 1773
    280 300 320 470 380 41
    340 550 450
    GICL20 500000 790 280 300 320 470 380 855 13 44 - 167.41 2263
