GL型滚子链联轴器是利用公用的链条,同时于两个齿数相同的并列链轮啮合,不同结构型式的链条联轴器主要区别是采用不同链条,常见的有双排滚子链联轴器、单排滚子链联轴器、齿形链联轴器、尼龙链联轴器等。
GL型滚子链联轴器具有结构简单(四个件组成)、装拆方便、拆卸时不用移动被联接的两轴、尺寸紧凑、质量轻、有 补偿能力、对安装精度要求不高、工作、寿命较长、成本较低等优点。
GL型滚子链联轴器可用于纺织、农机、起重运输、工程、矿山、轻工、化工等机械的轴系传动,适用于高温、潮湿和多尘工况环境,不适用高速、有剧烈冲击载荷和传递轴向力的场合,链条联轴器应在良好的润滑并有防护罩的条件下工作。

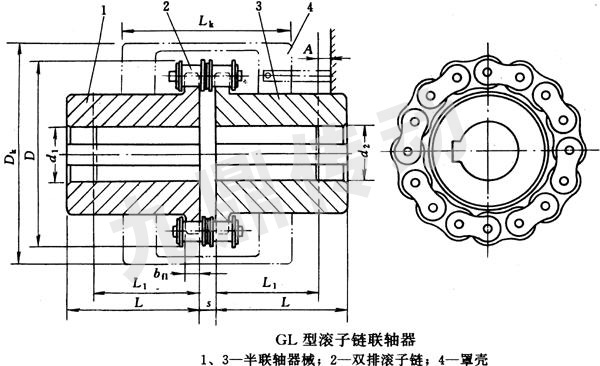

GL型滚子链联轴器 (GB6069-2002替代GB6069-85)
GL型滚子链联轴器基本参数和主要尺寸:
型号 | 公称 扭矩 Tn /N.m | 许用转速 [n] /(r/min) | 轴孔 直径 d1 d2, /mm | 轴孔长度/mm | 链号 | 链条 节距 P /mm | 齿数 z | D /mm | S /mm | D1 /mm ( 大) | L1 /mm ( 大) | 质量 /kg | 转动 惯量 /kg.m2 | 许用补偿量 | ||||||
径向 /mm | 径向 /mm | 角向 | ||||||||||||||||||
Y型 | J1型 | |||||||||||||||||||
不装 罩壳 | 安装 罩壳 | L | ||||||||||||||||||
GL1 | 40 | 1400 | 4500 | 16 | 42 | — | 06B | 9.525 | 14 | 51.06 | 4.9 | 70 | 70 | 0.40 | 0.00010 | 0.19 | 1.4 | 1° | ||
18 | 42 | — | ||||||||||||||||||
18 | 42 | — | ||||||||||||||||||
20 | 52 | 38 | ||||||||||||||||||
GL2 | 63 | 1250 | 4500 | 19 | 42 | — | 06B | 9.525 | 16 | 57.08 | 4.9 | 75 | 75 | 0.70 | 0.00020 | 0.19 | 1.4 | 1° | ||
20 | 52 | 38 | ||||||||||||||||||
22 | 52 | 38 | ||||||||||||||||||
24 | 52 | 38 | ||||||||||||||||||
GL3 | 100 | 1000 | 4000 | 20 | 52 | 38 | 08B | 12.7 | 14 | 68.88 | 6.7 | 85 | 80 | 1.1 | 0.00038 | 0.25 | 1.9 | 1° | ||
22 | 52 | 38 | ||||||||||||||||||
24 | 52 | 38 | ||||||||||||||||||
25 | 62 | 44 | ||||||||||||||||||
GL4 | 160 | 1000 | 4000 | 24 | 52 | — | 08B | 12.7 | 16 | 76.91 | 6.7 | 95 | 88 | 1.8 | 0.00086 | 0.25 | 1.9 | 1° | ||
25 | 62 | 44 | ||||||||||||||||||
28 | 62 | 44 | ||||||||||||||||||
30 | 82 | 60 | ||||||||||||||||||
32 | 82 | 60 | ||||||||||||||||||
GL5 | 250 | 800 | 3150 | 28 | 62 | — | 10A | 15.875 | 16 | 94.46 | —9.2 | 112 | 100 | 3.2 | 0.0025 | 0.32 | 2.3 | 1° | ||
30 | 82 | 60 | ||||||||||||||||||
32 | 82 | 60 | ||||||||||||||||||
35 | 82 | 60 | ||||||||||||||||||
38 | 82 | 60 | ||||||||||||||||||
40 | 112 | 84 |
