    • 名称：

    ZLD型圆锥形轴孔弹性柱销齿式联轴器

    描述：ZLD型圆锥形轴孔弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接。
    点击在线订购
    ZLD型圆锥形轴孔弹性柱销齿式联轴器　详细说明

    ZLD型圆锥形轴孔弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接。

    ZLD型圆锥形轴孔弹性柱销齿式联轴器具有以下特点：

    1、传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。

    2、与齿式联轴器相比，结构简单，组成零件较少，制造较方便，不用齿轮加工机床。

    3、维修方便，寿命较长，拆下档板即可   换尼龙柱销。

    4、尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。

    5、减振动能差，噪声较大。

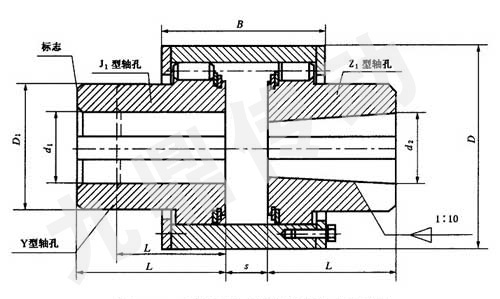

    ZLD型－圆锥形轴孔弹性柱销齿式联轴器基本参数和主要尺寸

    型号 公称扭矩Tn(N.m) 许用转速[n]r/min 轴孔直径d1 d2 轴孔配合长度 D B S 转动惯量Kg.m2 质量m Kg
    Y型 J1、Z1型
    L L1
    ZLD1 100 4000 12 14 32 27 76 52 9 0.0007 0.73
    16 18 42 30
    19
    20 22 52 38 54 11
    24
    ZLD2 250 4000 16 18 42 30 90 60 7 0.004 3.9
    19
    20 22 52 38 62 9
    24
    25 28 62 44 66 13
    30 32 82 60 70 17
    ZLD3 630 4000 25 28 62 44 118 85 11 0.015 8.6
    30 32 82 60 89 15
    35 38
    40 42 112 84 95 21
    ZLD4 1600 4000 40 42 112 84 158 115 21 0.057 18.1
    45 48
    50 55
    56
    60 142 107 122 28
    ZLD5 4000 4000 50 55 112 84 192 115 21 0.14 29.2
    56
    60 63 142 107 112 28
    65 70
    71 75
    80 172 132 127 33
    ZLD6 6300 3300 60 63 142 107 230 144 30 0.31 47.2
    65 70
    71 75
    80 85 172 132 149 35
    90 95
    ZLD7 10000 2900 70 71 142 107 260 146 30 0.62 73
    75
    80 85 172 132 151 35
    90 95
    100 110 212 167 156 40
    ZLD8 16000 2500 80 85 172 132 300 167 34 1.29 115
    90 95
    100 110 212 167 172 39
    120 125
    130 252 202 177 44
    ZLD9 25000 2300 90 95 172 132 335 187 34 2.1 151
    100 110 212 167 192 39
    120 125
    130 140 252 202 197 44
    150
    ZLD10 31500 2100 100 110 212 167 355 194 41 3.1 196
    120 125
    130 140 252 202 199 46
    150
    160 170 302 242 209 56
    ZLD11 40000 2000 110 120 212 167 380 214 41 4.3 237
    125
    130 140 252 202 219 46
    150
    160 170 302 242 229 56
    180
    ZLD12 63000 1700 130 140 252 202 445 231 48 9.9 399
    150
    160 170 302 242 241 58
    180
    190 200 352 282 251 68
    ZLD13 100000 1500 150 252 202 515 262 44 16.6 502
    160 170 302 242 272 54
    180
    190 200 352 282 282 64
