LJ型径向弹性柱销联轴器
相关产品
  • HL型弹性柱销联轴器
  • LJ型径向弹性柱销联轴器
  • HLL型弹性柱销联轴器
  • 名称:

    LJ型径向弹性柱销联轴器

    描述:LJ型径向弹性柱销联轴器是利用若干径向分布的非金属弹性材料制成的柱销,置于两半联轴器径向凸缘孔中,两半联轴器通过柱销传递转矩。
    点击在线订购
    LJ型径向弹性柱销联轴器 详细说明

    LJ型径向弹性柱销联轴器是利用若干径向分布的非金属弹性材料制成的柱销,置于两半联轴器径向凸缘孔中,两半联轴器通过柱销传递转矩,具有一般弹性联轴器共同的减振和补偿性能,   换弹性件不用移动被连接的两轴,比较方便,承载能力高,性好。适用于矿山、冶金、起重运输等行业。

    LJ型径向弹性柱销联轴器弹性柱销联轴器的不同之处在于,它将若干个尼龙圆柱销向插入主、从动半联轴器凸缘端面上的半圆柱形槽组成的径向圆柱孔中,两半连轴器难过柱销传递转矩,由于柱销承面积大,因而承载能力高,性好。为了防止其脱出,在柱销外端装有挡圆。这种联轴器具有   的减振缓冲和补偿两轴相对位移的能力( x、 y=1mm, =0.35°-1),   换柱销时需不移动两半联轴器,工作环境温度为-35-85℃,其缺点上各柱销受力不均匀。

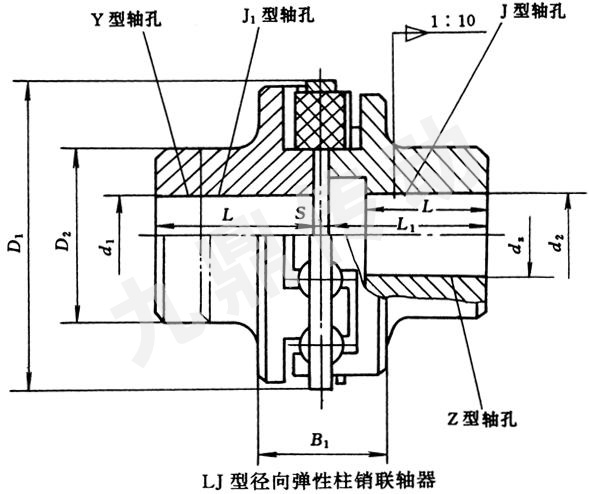

    LJ型径向弹性柱销联轴器基本参数和主要尺寸(JB/T7849-95)/mm

    型号 公称转 矩Tn/ N·m 许用转 速[n]/ r·min-1 轴孔直径 d1、d2、d3 轴孔长度 D1 D2 S B1 转动惯 量I/ kg·m2 质量 m/kg
    Y型 J1型 J、Z型
    L L1 L
    LJ1 1250 5000 25、28 62 44 62 44 158 75 4 84 0.026 11.9
    30、32、35、38 82 60 82 60
    40、42、(45)、(48) 112 84 112 84
    LJ2 2000 4400 30、32、35、38 82 60 82 60 178 85 4 88 0.051 19.3
    40、42、45、48、(50)、(55)、(56) 112 84 112 84
    LJ3 3150 4000 30、32、35、38 82 60 82 60 200 100 96 0.091 23.5
    40、42、45、48、50、55、56 112 84 112 84
    60、63、65 142 107
    LJ4 4500 3500 30、32、35、38 82 60 82 60 224 120 100 0.166 31.4
    40、42、45、48、50、55、56 112 84 112 84
    60、63、65、70、71、75 142 107 142 107
    LJ5 6300 3000 40、42、45、48、50、55、56 112 84 112 84 260 140 8 114 0.34 52.3
    60、63、65、70、71、75 142 107 142 107
    80、85、(90)、(95) 172 132 172 132
    LJ6 12500 2600 50、55、56 112 84 112 84 320 170 118 0.8 79
    60、63、65、70、71、75 142 107 142 107
    80、85、90、95 172 132 172 132
    100、110 212 167 212 167
    LJ7 20000 2500 60、63、65、70、71、75 142 107 142 107 380 190 136 1.9 125
    80、85、90、95 172 132 172 132
    100、110、(120) 212 167 212 167
    LJ8 31500 2300 70、71、75 142 107 142 107 420 220 142 3.1 171
    80、85、90、95 172 132 172 132
    100、110、120、125 212 167 212 167
    130、140 252 202 252 202
    LJ9 45000 2100 80、85、90、95 172 132 172 132 470 250 148 5.4 237
    100、110、120、125 212 167 212 167
    130、140、150 252 202 252 202
    160 302 242 302 242
    LJ10 63000 1900 90、95 172 132 172 132 530 230 168 9.4 328
    100、110、120、125 212 167 212 167
    130、140、150 252 202 252 202
    160、170、(180) 302 242 302 242
    LJ11 80000 1800 90、95 172 132 172 132 580 230 168 12.9 380
    100、110、120、125 212 167 212 167
    130、140、150 252 202 252 202
    160、170、180 302 242 302 242
    LJ12 100000 1700 110、120、125 212 167 212 167 630 310 172 18.9 480
    130、140、150 252 202 252 202
    160、170、180 302 242 302 242
    190、200 352 282 352 282
    LJ13 125000 1600 110、120、125 212 167 212 167 680 340 198 28 566
    130、140、150 252 202 252 202
    160、170、180 302 242 302 242
    190、200、220 352 282 352 282
    LJ14 160000 1500 130、140、150 252 202 252 202 740 370 202 42 777
    160、170、180 302 242 302 242
    190、200、220 352 282 352 282
    240 410 330
    LJ15 250000 1400 150 252 202 252 202 840 400 206 70 1030
    160、170、180 302 242 302 242
    190、200、220 352 282 352 282
    240、250、260 410 330
    LJ16 355000 1200 160、170、180 302 242 302 242 940 400 212 110 1240
    190、200、220 352 282 352 282
    240、250、260 410 330
