同步带按材质可分为氯丁橡胶加纤维绳同步带,聚氨酯加钢丝同步带,按齿的形主要分为梯形齿和圆弧齿两大类,按带齿的排布面又可分为单面齿同步带和双面齿同步带。同步带传动具有准确的传动比,无滑差,可获得恒定的速比,可 传动,传动平稳,能吸震,噪音小,传动速比范围大,一般可达1∶10,允许线速度可达50m/s,传动,一般可达98℅―99℅。传递功率从几瓦到数百千瓦。结构紧凑还适用多轴传动,张紧力小,不需润滑, 。

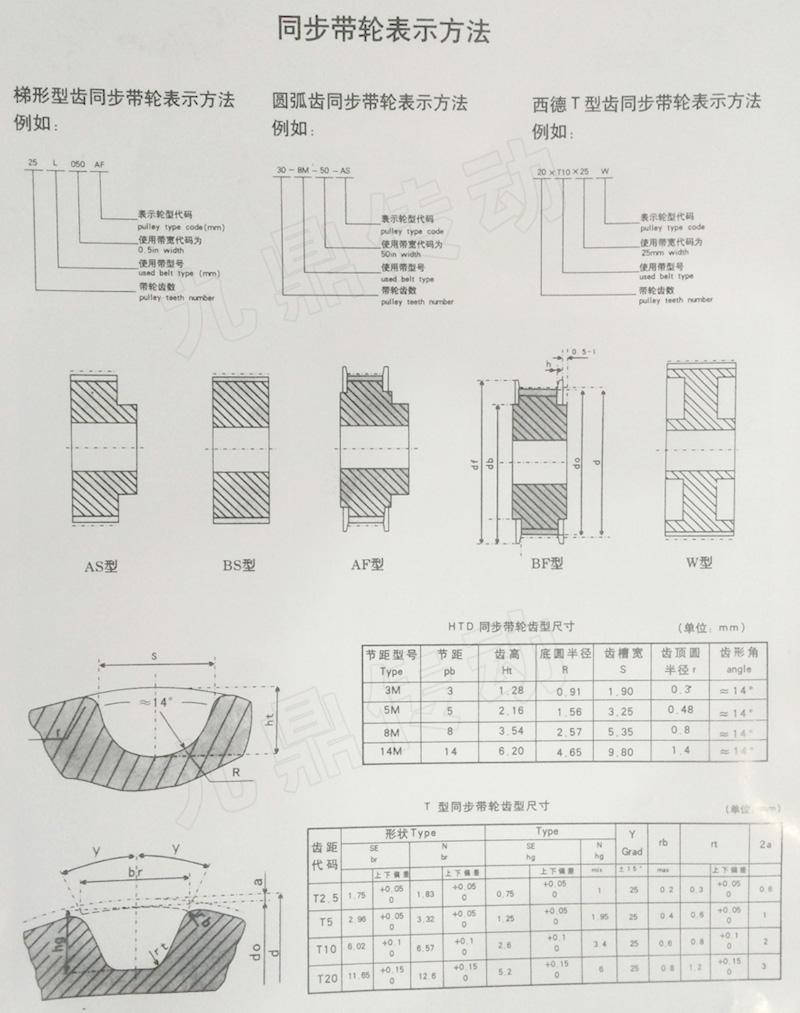

同步带轮的节圆直径计算:
Dp=p×Z/∏
Dp:节径
Z:齿数
∏:圆周率
同步带轮实际外圆直径计算:
De=Dp-2δ
Dp:节径
δ:节顶距
同步带轮 距及同步带节线长计算
L’:近似皮带节线长
C:两轴的 距
Dp:大带轮的节径
dp:小带轮节径
距的确定
B= L–1.57 (Dp + dp)
L:皮带节线长
