    • 名称：

    Z2胀紧联结套

    描述：Z2胀紧联结套由一个开口的双锥内环，一个开口的双锥外环和两个双锥压紧环组成。用内六角螺栓拧紧，拧紧时弹性环没有相对于轴毂的轴向移动。
    点击在线订购
    Z2胀紧联结套　详细说明

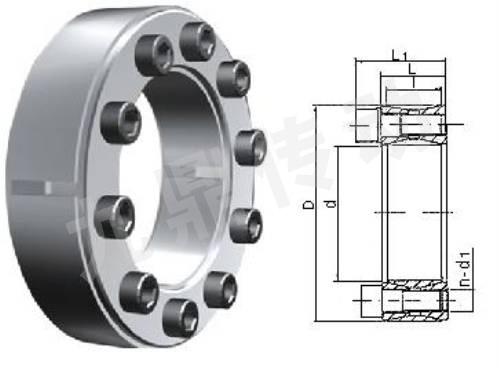

    Z2胀紧联结套由一个开口的双锥内环，一个开口的双锥外环和两个双锥压紧环组成。用内六角螺栓拧紧，拧紧时弹性环没有相对于轴毂的轴向移动，与Z1型比较，同样压紧力能产生   大的径向压力，传递   大的载荷。为便于拆卸，在一个压紧环上有拆卸用螺孔，沿圆周共有2~4处。广泛应用于包装、印刷、纺织、机床等机械上。

    Z2胀紧联结套是一种无键联结装置，其原理和用途是通过拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。当承受负荷时，靠胀紧套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。

    Z2胀紧套基本参数：





    基 本 尺 寸 额定负荷 胀套与轴
    结合面上
    的 压 力
    P f
    N/mm 2    		 胀套与轮
    毂结合面
    上的压力P f′
    N/mm 2    		 螺钉的
    拧 紧
    力 矩
    M A
    N·m    		 重 量

    kg
    d D l L L 1 d1 n 轴向力
    F 1
    KN    		 转 矩
    M 1
    KN·m
    mm
    20 47 17 2O 27.5 M6 8 27 0.27 210 90 14 0.24
    22 0.30 195 90 0.23
    25 50 9 30 0.38 190 95 O.25
    28 55 10 33 0.47 185 95 0.30
    30 0.50 175 95 0.29
    35 60 12 40 0.70 180 105 0.32
    38 63 14 46 0.88 185 105 0.33
    40 65 0.92 180 110 0.34
    42 72 20 24 33.5 M8 12 65 1.36 200 117 35 0.48
    45 75 72 1.62 210 125 0.57
    50 80 71 1.77 190 115 0.60
    55 85 14 83 2.27 200 130 0.63
    60 90 2.47 180 120 0.69
    65 95 16 93 3.04 190 130 0.73
    70 110 24 28 39.0 M1O 14 132 4.60 210 130 70 1.26
    75 115 131 4.90 195 125 1.33
    80 120 5.20 180 120 1.40
    85 125 16 148 6.30 195 130 1.49
    90 130 147 6.60 180 125 1.53
    95 135 18 167 7.90 195 135 1.62
    100 145 29 33 47.0 M12 14 192 9.60 135 125 2.01
    105 150 190 9.98 185 130 2.10
    110 155 191 10.50 180 125 2.15
    120 165 16 218 13.10 185 135 2.35
    125 170 18 220 13.78 180 130 2.95
    130 180 34 38 52.0 20 272 17.60 165 120 3.51
    140 190 22 298 20.90 165 125 3.85
    150 200 24 324 24.20 170 125 4.07
    160 210 26 350 28.00 130 4.30
    170 225 38 44 60 M14 22 386 32.80 160 120 190 5.78
    180 235 24 420 37.80 165 125 6.05
    190 250 46 52 68 28 490 46.50 150 115 8.25
    200 260 30 525 52.50 150 115 8.65
    210 275 50 56 74 M16 24 599 62.89 151 115 295 10.10
    220 285 26 620 68.00 150 115 11.22
    240 305 30 715 85.50 160 125 12.20
    250 315 32 768 96.00 162 125 12.70
    260 325 34 800 104.00 165 130 13.20
    280 355 60 66 86.5 M18 32 915 128.00 145 115 405 19.20
    300 375 36 1020 153.00 150 120 20.50
    320 405 72 78 100.5 M20 1310 210.00 120 580 29.60
    340 425 224.00 145 115 31.10
    360 455 84 90 116.0 M22 1630 294.00 115 780 42.20
    380 475 1620 308.00 135 110 44.00
    400 495 1610 322.00 130 105 46.00
    420 515 40 1780 374.00 135 110 50.00
    450 555 96 102 130.0 M24 40 2050 461.25 124 100 1000 65.00
    480 585 42 2160 518.40 100 71.00
    500 605 44 2240 560.00 123 100 72.60
    530 640 45 2330 617.00 121 100 83.60
    560 670 48 2440 680.00 120 100 85.00
    600 710 50 2580 775.00 118 100 91.00
    630 740 52 2680 844.00 117 105 94.00
    670 780 56 2820 944.00 116 100 101.00
    710 820 60 2970 1054.00 115 100 106.00
    750 860 62 3130 1173.00 115 100 112.00
    800 910 66 3260 1300.00 112 100 118.00
    850 960 70 3500 1487.00 113 100 125.00
    900 1010 75 3680 1650.00 112 100 132.00
    950 1060 80 3870 1838.00 100 139.00
    1000 1110 82 4000 2000.00 110 100 146.00
