Z16胀紧套是当今 上广泛用于重型载荷下机械联结的一种 基础部件，在轮和轴的联结中，它是靠拧紧螺栓使包容面间生产的压力和摩擦力实现负载传送的一种无键联结装置。
Z16胀紧套主要有以下优点：对中；安装/调整/拆卸方便；，联结稳定；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等。

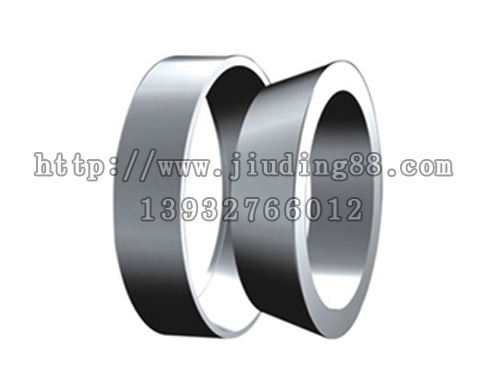

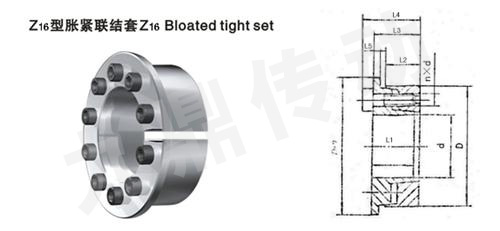

Z16胀紧套基本参数：
| 本尺寸（mm）Dimensions | 额定负荷 | 内六角螺钉 | 胀套与轴结合面上的压力pt N/mm2 |
胀套与轮载结合面上的压力pt N/mm2 |
重量 kg |
|||||||||
| d | D | L1 | L2 | L3 | L4 | L5 | 转矩Mt kN．m |
轴向力Ft kN |
d1 | n | MA N．m |
|||
| 20 22 24 25 28 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 130 140 150 160 170 180 190 200 220 240 260 280 300 320 340 360 380 400 420 440 460 480 500 520 540 560 580 600 |
47 47 50 50 55 55 60 65 75 80 85 90 95 110 115 120 125 130 135 145 155 165 180 190 200 210 225 235 250 260 285 305 325 355 375 405 425 455 475 495 515 545 565 585 605 630 650 670 690 710 |
20 20 20 20 20 20 20 20 24 24 24 24 24 29 29 29 29 29 29 33 33 33 38 38 38 38 43 43 51 51 55 55 55 65 65 77 77 89 89 89 89 101 101 101 101 101 101 101 101 101 |
17 17 17 17 17 17 17 17 20 20 20 20 20 24 24 24 24 24 24 28 28 28 33 33 33 33 38 38 46 46 50 50 50 60 60 72 72 84 84 84 84 96 96 96 96 96 96 96 96 96 |
23 23 23 23 23 23 23 23 28 28 28 28 28 34 34 34 34 34 34 38 38 38 43 43 43 43 49 49 57 57 61 61 61 73 73 85 85 99 99 99 99 113 113 113 113 113 113 113 113 113 |
29 29 29 29 29 29 29 29 36 36 36 36 36 44 44 44 44 44 44 50 50 50 55 55 55 55 63 63 71 71 77 77 77 91 91 105 105 121 121 121 121 137 137 137 137 137 137 137 137 137 |
3 3 3 3 3 3 3 3 4 4 4 4 4 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 |
0.28 0.31 0.34 0.35 0.52 0.56 0.74 0.93 1.56 2.00 2.40 2.60 3.40 4.80 5.15 6.05 7.0 7.4 7.8 10.3 11.4 15.8 19.5 21.0 25.4 30.0 35.0 41.8 51.4 62 78 92 112 145 175 242 257 338 360 439 494 566 592 617 723 752 781 900 932 964 |
28 28 28 28 37 37 42 46 69 78 86 86 104 137 137 151 164 164 164 207 207 263 301 301 338 376 412 464 541 619 714 770 860 1034 1164 1510 1510 1880 1890 2193 2350 2572 2572 2572 2893 2893 2893 3215 3215 3215 |
M6 M6 M6 M6 M6 M6 M6 M6 M8 M8 M8 M8 M8 M10 M10 M10 M10 M10 M10 M12 M12 M12 M12 M12 M12 M12 M14 M14 M14 M14 M16 M16 M16 M18 M18 M20 M20 M22 M22 M22 M22 M24 M24 M24 M24 M24 M24 M24 M24 M24 |
6 6 6 6 8 8 9 10 8 9 10 10 12 10 10 11 12 12 12 11 11 14 16 16 18 20 16 18 21 24 20 21 24 24 27 27 27 24 24 28 30 32 32 32 36 36 36 40 40 40 |
17 17 17 17 17 17 17 17 41 41 41 41 41 83 83 83 83 83 83 145 145 145 145 145 145 145 230 230 230 230 355 355 355 485 485 690 690 930 930 930 930 1200 1200 1200 1200 1200 1200 1200 1200 1200 |
185 168 154 148 176 164 158 154 170 172 173 159 176 179 167 172 177 167 158 166 151 176 161 150 157 164 150 159 148 161 156 154 159 151 158 162 153 156 148 163 167 153 147 141 152 146 141 151 145 141 |
92 92 87 87 105 105 109 111 122 129 135 127 145 138 132 139 145 140 135 135 126 151 134 127 136 144 128 138 125 137 133 137 140 129 137 137 131 131 126 140 145 130 126 121 132 128 123 133 129 125 |
0.26 0.25 0.28 0.30 0.32 0.31 0.34 0.38 0.64 0.69 0.75 0.8 0.85 1.56 1.65 1.73 1.83 1.91 1.99 2.68 2.90 3.1 4.25 4.5 4.8 5.0 6.8 7.1 9.6 10 12.7 13.8 14.8 22.2 23.6 33.4 35.3 49 51.5 53.8 56.3 74.8 77.8 81 84 91.6 94.7 97.9 101 104 |
注： Z16型胀紧联结套螺钉的机械性能等级为12.9级。 |
||||||||||||||
