  • 名称:

    ZJM型胀套联结单型膜片联轴器

    描述:ZJM型胀套联结单型膜片联轴器由几组膜片(不锈钢薄板)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。
    点击在线订购
    ZJM型胀套联结单型膜片联轴器 详细说明

    ZJM型胀套联结单型膜片联轴器由几组膜片(不锈钢薄板)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种的金属强元件挠性联轴器,不用润油,结构较紧凑,,使用寿命长,无旋转间隙,不受温度和油污影响,具有耐酸、耐碱   的特点,适用于高温、高速、有腐蚀介质工况环境的轴系传动。

    膜片联轴器的主要特性:

    1、补偿两轴线不对中的,与齿式联轴器相比角位移可大一倍,径向位移时反力小,挠性大,允许有   的轴向、径向和角向位移。

    2、具有明显的减震作用,无噪声,无磨损。

    3、适应高温(-80+300)和恶劣环境中工作,并能在有冲击、振动条件下   动行。

    4、传动,可达。特别适用于中、高速大功率传动。

    5、结构简单、重量轻、体积小、装拆方便。不必移动机器即可装拆(指带中间轴型式),不需润滑。

    6、能准确传递转速,运转无转差,可用于   机械的传动。

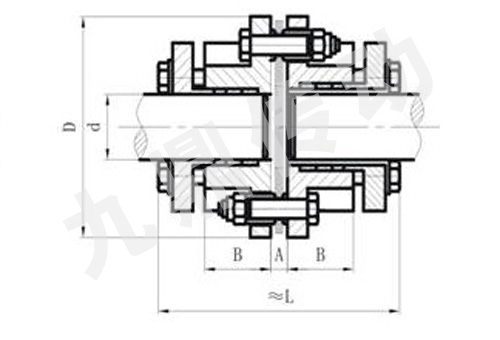

    ZJM型胀套联结单型膜片联轴器的基本参数和主要尺寸:

    规格 孔径d(mm) D(mm) L(mm) A(mm) B(mm) 重量(kg) 许用转速(rpm) 公称扭矩(N.m) 许用补偿量
    角向(度) 轴向(mm)
    01 8-22 68 90 6.1 26 0.85 20000 33 1 ±0.8
    02 10-32 81 95 6.6 26 1.2 20000 90 1 ±1.0
    03 10-35 93 110 8.4 29 1.7 18000 173 1 ±1.2
    04 10-42 104 124 11.2 34 2.7 15000 245 1 ±1.4
    05 15-50 126 152 11.7 42 6.5 13000 420 1 ±1.6
    06 15-60 143 170 11.7 48 8.9 12000 772 1 ±1.8
    07 20-70 168 210 16.8 58 15.8 10000 1270 1 ±2.5
