    • 名称：

    Z20胀紧联结套系列

    描述：Z20胀紧联结套系列使用胀套使主机零件制造和安装简单。安装胀套的轴和孔的加工不像过盈配合那样要求的制造公差。
    点击在线订购
    Z20胀紧联结套系列　详细说明

    Z20胀紧联结套系列使用胀套使主机零件制造和安装简单。安装胀套的轴和孔的加工不像过盈配合那样要求的制造公差。胀套安装时无须加热、冷却或加压设备，只须将螺栓按要求的力矩拧紧即可。且调整方便，可以将轮毂在轴上方便地调整到所需位置。胀套也可以用来联结焊接性差的零件。

    Z20胀紧联结套系列拆卸方便，且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来，拆卸时将螺栓拧松，即可使被联结件容易拆开。胀紧时，接触面紧密亿贴合不锈蚀，也便于拆开。

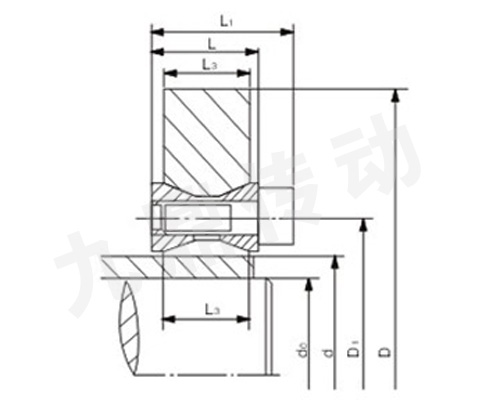

    Z20胀紧套系列基本参数：


    基本尺寸（mm）Dimensions 额定负荷 内六角螺钉 重量
    kg
    d dw D D1 L4 L L3 转矩Mt
    kN．m    		 轴向力Ft
    kN    		 d1 n MA
    N．m
    25 18
    20    		 60 37.5 27.5 20 17 0.190
    0.255    		 21
    25    		 M6×18 9 17 0.37
    30 20
    22
    24    		 65 42.5 27.5 20 17 0.205
    0.270
    0.340    		 20
    24
    28    		 M6×18 9 17 0.42
    35 25
    28
    30    		 72 47.5 27.5 20 17 0.365
    0.490
    0.585    		 29
    35
    39    		 M6×18 12 17 0.48
    40 30
    32
    34
    35    		 78 52.5 27.5 20 17 0.555
    0.590
    0.710
    0.770    		 37
    37
    42
    44    		 M6×18 15 17 0.54
    45 35
    36
    38    		 92 60 33.5 24 20 0.960
    1.030
    1.200    		 55
    57
    63    		 M8×22 12 41 0.92
    50 38
    40
    42    		 98 65 33.5 24 24 1.010
    1.160
    1.320    		 53
    58
    63    		 M8×22 12 41 1.0
    55 42
    45
    48    		 105 70 33.5 24 24 1.330
    1.590
    1.880    		 63
    70
    78    		 M8×22 14 41 1.1
    60 48
    50
    52    		 110 75 33.5 24 24 1.600
    1.780
    1.890    		 67
    71
    73    		 M8×22 14 41 1.2
    70 55
    58
    60    		 138 90 39.5 28 24 2.930
    3.370
    3.690    		 106
    116
    123    		 M10×25 14 83 2.3
    80 62
    65
    68
    70    		 145 100 39.5 28 24 3.140
    3.570
    4.020
    4.350    		 101
    110
    118
    124    		 M10×25 14 83 2.4
    90 70
    75
    78    		 160 110 39.5 28 24 4.090
    4.890
    5.420    		 117
    130
    139    		 M10×25 16 83 2.8
    100 78
    80
    82
    85    		 180 122.5 47 33 26 5.980
    6.370
    6.490
    7.160    		 153
    159
    158
    168    		 M12×30 14 145 3.8
    110 85
    88
    90
    95    		 190 132.5 47 33 26 6.180
    6.800
    7.240
    8.380    		 145
    154
    160
    176    		 M12×30 14 145 4.1
    120 95
    100
    105    		 205 142.5 47 33 26 8.250
    9.450
    10.740    		 173
    189
    204    		 M12×30 16 145 4.7
    140 110
    115
    120    		 230 165 52 38 34 12.860
    14.440
    16.140    		 233
    251
    269    		 M12×35 22 145 7.4
    160 125
    130
    135
    140    		 260 185 52 38 34 17.130
    18.990
    20.940
    23.000    		 274
    292
    310
    328    		 M12×35 26 145 9.2
    注：Z20型联结紧套螺钉的机械性能等级为12.9级。
