Z9胀紧联结套系列
相关产品
  • Z2胀紧联结套
  • Z12B胀紧联结套系列
  • Z20胀紧联结套系列
  • Z15胀紧联结套系列
    • 名称：

    Z9胀紧联结套系列

    描述：Z9型胀紧套常用于带式输送机驱动滚筒体的联结。Z9型胀紧套其原理和用途是通过拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。
    点击在线订购
    Z9胀紧联结套系列　详细说明

    Z9型胀紧套常用于带式输送机驱动滚筒体的联结。Z9型胀紧套其原理和用途是通过拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。当承受负荷时，靠胀紧套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。

    Z9型胀紧套主要有以下优点：对中；安装/调整/拆卸方便；，联结稳定；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。广泛应用于重型机械、轻工机械、食品机械、包装机械、纺织机械、印刷机械、数控机床、自动化设备等。

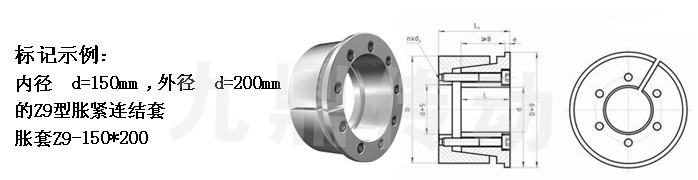

    Z9型胀紧套安装参考范例




    基本尺寸（mm） 螺栓（12.9级） 额定负荷 轴套与轴结合面上的压力 （Pf）N/mm2 胀套与轮毂结合面上的压力 （Pf）N/mm2 螺钉的拧紧力矩 （MA）N.m 重量 kg
    d D L L1 e B d1 n 轴向力 （Ft）KN.m 扭矩 （Mt）KN.m
    100 145 54 75 5 65 M12×60 8 192 9.6 102 70 145 4.7
    110 155 54 75 5 65 M12×60 8 191 10.5 93 66 145 5.1
    120 165 54 75 5 65 M12×60 9 216 13 96 70 145 5.5
    130 180 63 84 6 72 M12×70 12 287 17.8 100 78 145 7.5
    140 190 63 84 6 72 M12×70 12 287 20.2 94 69 145 7.9
    150 200 63 84 6 72 M12×70 12 287 21.6 88 66 145 8.4
    160 210 63 84 6 72 M12×70 15 360 28.8 101 77 145 8.9
    170 225 63 84 6 72 M12×70 16 383 32.6 101 76 145 10.5
    180 235 63 84 6 72 M12×70 18 431 38.8 108 82 145 11
    190 250 69 94 6 81 M14×75 15 493 46.8 106 80 230 14.3
    200 260 69 94 6 81 M14×75 16 526 52.8 100 77 230 15
    220 285 69 94 6 81 M14×75 14 640 70 119 92 355 17.8
    240 305 86 112 7 98 M16×90 16 731 88 96 75 355 23.2
    260 325 86 112 7 98 M16×90 18 822 107 103 82 355 24.8
    280 355 94 120 8 106 M16×100 20 910 128 96 75 355 33
    300 375 94 120 8 106 M16×100 22 1000 151 99 79 355 36
    320 405 109 142 8 125 M20×120 18 1280 206 101 80 690 52
    340 425 109 142 8 125 M20×120 20 1420 242 106 85 690 54
    360 455 120 159 8 140 M22×130 20 1770 319 113 89 930 72
    380 475 120 159 8 140 M22×130 20 1770 337 109 87 930 75
    400 485 120 159 8 140 M22×130 20 1770 355 101 83 930 78
    420 515 120 159 8 140 M22×130 2 0 1980 410 107 87 930 82
