    • 名称：

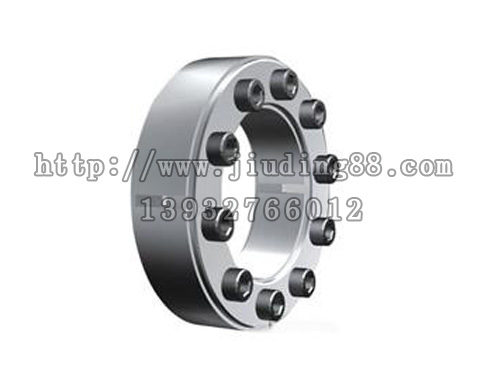

    Z13胀紧联结套系列

    描述：Z13型胀紧套内外锥环用内六角螺栓拧紧，结合面较长，且对中性好，适用于旋转精度要求较高和传递较大载荷的场合。
    点击在线订购
    Z13胀紧联结套系列　详细说明

    Z13型胀紧套内外锥环用内六角螺栓拧紧，结合面较长，且对中性好，适用于旋转精度要求较高和传递较大载荷的场合。

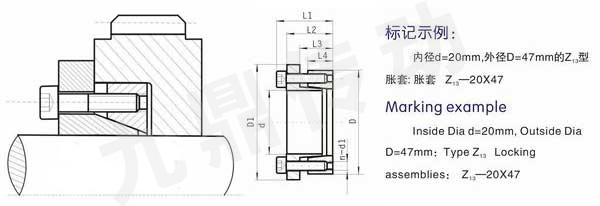

    Z13型胀紧套标记示例：内径d=130mm、外径D=180mm的Z2型胀紧联接套：胀套Z2-130×180。

    Z13型胀紧套是当今   上广泛用于重型载荷下机械联结的一种   基础部件，在轮和轴的联结中，它是靠拧紧螺栓使包容面间生产的压力和摩擦力实现负载传送的一种无键联结装置。

    胀紧套是一种无键联结装置，其原理和用途是通过拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。当承受负荷时，靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点：对中；安装/调整/拆卸方便；，联结稳定；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等。

    Z13型胀紧套基本尺寸和参数：





    基本尺寸 额定负荷 内 六角螺钉 胀套与轴
    结合面上
    的 压 力
    Pf
     N/mm2    		 胀套与轮
    毂结合面 上的压力
    Pf′
    N/mm 2    		 重  量
    kg
    型 号 d D L1 L2 L3 L4 D 1 转 矩
    M1
    KN·m    		 轴向力
    F1
    KN      		 d1 n MA
    N·m
    mm
    Z13-20X47
    Z13-22X47
    Z13-24X50
    Z13-25X50
    Z13-28X55
    Z13-30X55
    Z13-32X60
    Z13-35X60    		 20
    22
    24
    25
    28
    30
    32
    35    		 47
    47
    50
    50
    55
    55
    60
    60    		 48
    48
    48
    48
    48
    48
    48
    48    		 42
    42
    42
    42
    42
    42
    42
    42    		 29
    29
    29
    29
    29
    29
    29
    29    		 26
    26
    26
    26
    26
    26
    26
    26    		 53
    53
    56
    56
    61
    61
    66
    66    		 0.54
    0.6
    0.65
    0.68
    0.76
    0.82
    1.31
    1.44    		 54
    54
    54
    54
    54
    54
    82
    82    		 M6
    M6
    M6
    M6
    M6
    M6
    M6
    M6    		 7
    7
    7
    7
    7
    7
    11
    11    		 14
    14
    14
    14
    14
    14
    14
    14    		 276
    253
    230
    222
    198
    186
    261
    240    		 117
    118
    110
    111
    100
    101
    139
    140    		 0.51
    0.53
    0.55
    0.65
    0.62
    0.80
    0.70
    0.81
    Z13-38X65
    Z13-40X65    		 38
    40    		 65
    65    		 48
    48    		 42
    42    		 29
    29    		 26
    26    		 71
    71    		 1.56
    1.64    		 82
    82    		 M6
    M6    		 11
    11    		 14
    14    		 220
    209    		 129
    129    		 0.77
    1.33
    Z13-42X75
    Z13-45X75    		 42
    45    		 75
    75    		 59
    59    		 51
    51    		 34.4
    34.4    		 30
    30    		 81
    81    		 2.13
    2.28    		 101
    101    		 M8
    M8    		 6
    6    		 41
    41    		 213
    199    		 119
    119    		 1.24
    1.44
    Z13-48X80
    Z13-50X80
    Z13-55X85
    Z13-60X90    		 48
    50
    55
    60    		 80
    80
    85
    90    		 59
    59
    59
    59    		 51
    51
    51
    51    		 34.4
    34.4
    34.4
    34.4    		 30
    30
    30
    30    		 86
    86
    91
    96    		 2.43
    2.53
    4.18
    4.56    		 101
    101
    152
    152    		 M8
    M8
    M8
    M8    		 6
    6
    9
    9    		 41
    41
    41
    41    		 186
    179
    244
    224    		 112
    112
    158
    149    		 1.41
    1.35
    1.45
    1.55
    Z13-65X95
    Z13-70X110    		 65
    70    		 95
    110    		 59
    66    		 51
    56    		 34.4
    45    		 30
    40    		 102
    117    		 4.94
    6.5    		 152
    186    		 M8
    M10    		 9
    7    		 41
    83    		 206
    176    		 141
    112    		 1.67
    2.61
    Z13-75X115
    Z13-80X120    		 75
    80    		 115
    120    		 66
    66    		 56
    56    		 45
    45    		 40
    40    		 122
    127    		 7
    7.4    		 186
    186    		 M10
    M10    		 7
    7    		 83
    83    		 165
    153    		 107
    102    		 2.75
    2.89
    Z13-85X125
    Z13-90X130    		 85
    90    		 125
    130    		 66
    66    		 56
    56    		 45
    45    		 40
    40    		 132
    137    		 9
    9.6    		 213
    213    		 M10
    M10    		 8
    8    		 83
    83    		 165
    157    		 112
    109    		 3.04
    3.18
    Z13-95X135
    Z13-100X145    		 95
    100    		 135
    145    		 66
    77    		 56
    65    		 45
    52    		 40
    46    		 142
    153    		 12.6
    13.3    		 267
    270    		 M10
    M12    		 10
    7    		 83
    145    		 185
    153    		 130
    105    		 3.33
    4.62
    Z13-110X155
    Z13-120X165    		 110
    120    		 155
    165    		 77
    77    		 65
    65    		 52
    52    		 46
    46    		 163
    173    		 14.7
    18.4    		 270
    309    		 M12
    M12    		 7
    8    		 145
    145    		 140
    147    		 99
    107    		 5.00
    5.37
    Z13-130X180
    Z13-140X190
    Z13-150X200    		 130
    140
    150    		 180
    190
    200    		 77
    87.5
    87.5    		 65
    73.5
    73.5    		 52
    58.5
    58.5    		 46
    51
    51    		 188
    199
    209    		 25.1
    40.15
    47    		 388
    586
    639    		 M12
    M14
    M14    		 10
    11
    12    		 145
    230
    230    		 171
    213
    217    		 124
    157
    163    		 6.46
    7.73
    8.21
    Z13-160X210
    Z13-170X225
    Z13-180X235    		 160
    170
    180    		 210
    225
    235    		 87.5
    87.5
    87.5    		 73.5
    73.5
    73.5    		 58.5
    58.5
    58.5    		 51
    51
    51    		 219
    234
    244    		 54.3
    63
    66    		 692
    746
    746    		 M14
    M14
    M14    		 13
    14
    14    		 230
    230
    230    		 220
    226
    212    		 167
    171
    162    		 8.64
    10.14
    10.66
