  • 名称:

    JN系列膜片联轴器

    描述:JN系列膜片联轴器是在JM系列后的一种结构变形。它扩大了JM系列的应用场合,使得在轴头间距较短的情况下,一样能够享受到JM系列膜片联轴器的安装方便、调节和传动平稳的优良特性。
    点击在线订购
    JN系列膜片联轴器 详细说明

    JN系列膜片联轴器是在JM系列后的一种结构变形。它扩大了JM系列的应用场合,使得在轴头间距较短的情况下,一样能够享受到JM系列膜片联轴器的安装方便、调节和传动平稳的优良特性。

    JN系列膜片联轴器可广泛取代弹性柱销联轴器、弹性套柱销联轴器、梅花弹性联轴器等噪音大、易损坏的老式联轴器,而且JN系列膜片联轴器还有重心靠近机组支撑、附加弯距小,对转子动力性能影响小等特点,所以特别适用于透平压缩机等高速轻载机组。

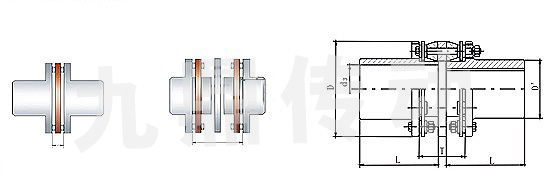

    JN系列膜片联轴器的基本参数和主要尺寸:

    型号
    JN
      额定扭矩
    Nm
         高许用转速
    RPM
      标 准 外 型 联 接 尺 寸           许 用 偏 差   动 力 学 特 性   重量
    Kg
    D
    mm
    d3max
    mm
    D′max
    mm
    L
    mm
    T
    mm
    角向(度) 径向mm/mm 轴向mm 转动惯量
    N.m/rad
    扭转刚度
    kg.m2

    100 320 11000 104 28 60 35 62.5   1/2 0.0087 1.5 0.0041 0.2×106 3.3
    120 400 9200 124 32 64 62 70.2 0.0087 1.7 0.0094 0.25×106 5.4
    140 700 8100 140 55 88 82 69 1/3           0.0056 2.1 0.0126 0.34×106 6.2
    170 1000 6700 170 70 108 112 82 0.0056 2.5 0.0499 0.85×106 15.8
    200 2500 5700 200 80 124 142 96 0.0056 2.8 0.1051 1.29×106 24.7
    240 4000 4700 240 105 166 172 104 0.0056 3.2 0.2787 1.79×106 42.9
    260 6300 4400 260 110 174 212 119 0.0056 4 0.4532 3.47×106 57.4
    290 10000 3900 290 140 190 212 124.6 0.0056 4.7 0.644 3.97×106 63.2
    330 16000 3400 330 150 224 252 143 1/4         0.0046 5 1.5072 4.66×106 113.6
    380 25000 2900 380 180 265 252 160 0.0046 5.8 2.982 13×106 167
    420 40000 2700 420 200 290 302 166 0.0046 6.2 4.8767 19.8×106 228.6
    460 63000 2490 460 220 318 352 191 0.0046 7 7.3935 21.37×106 281.5
    500 80000 2290 500 250 366 410 195 0.0046 8.5 10.9671 24.26×106 354.1
