LT(原TL型)弹性套柱销联轴器是适用范围很广的普通弹性联轴器。具有一般减震和 的两轴偏移补偿能力。拆装维修方便,适应正反转多变,起动频繁的场合,工作温度-20~+70℃,传递转矩为6.3~16000N·m,适用Y、J1、Z1型轴孔,对J、Z型孔要分析结构是否允许。
LT(原TL型)弹性套柱销联轴器结构比较简单,制造容易,不用润滑,不需要与金属硫化粘结, 换弹性套方便,不用移动半联轴器,具有 补偿两轴相对偏移和减振缓冲性能。弹性套工作是受压缩变形,由于弹性套的厚度较薄,体积小,弹性变形有限,所以,弹性柱销套联轴器虽可补偿轴线位移和弹性,但轴线位移许用补偿量较少,弹性较弱。
LT(原TL型)弹性套柱销联轴器是依靠柱销组的锁紧力而产生于接触面的摩擦力矩,并压缩橡胶弹性套来传递转矩。适用于高速,安装底座刚性好、对中精度较高、冲击载荷不 大、对减振要求不高的中小功率水泵等传动。

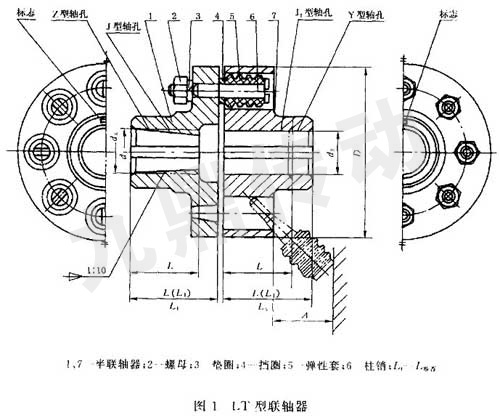

LT型(原TL型)弹性套柱销联轴器基本性能参数和主要尺寸
型号 | 公称扭矩 Tn(N.m) |
许用转速 [n](r/min) |
轴孔直径d1 d2 dz | 轴孔长度 | D | S | A | 转动惯量 Kg.m2 |
重量 Kg |
||||
Y型 | J、J1、Z型 | ||||||||||||
铁 | 钢 | 铁 | 钢 | L | L1 | L | |||||||
LT1 | 6.3 | 6600 | 8800 | 9 | 9 | 20 | 71 | 3 | 18 | 0.0004 | 0.818 | ||
10 11 | 10 11 | 25 | 22 | ||||||||||
12 | 12 14 | 32 | 27 | ||||||||||
LT2 | 16 | 5500 | 7600 | 12 14 | 12 14 | 32 | 27 | 32 | 80 | 3 | 18 | 0.001 | 1.195 |
16 | 16 18 | 42 | 30 | 42 | |||||||||
19 | |||||||||||||
LT3 | 31.5 | 4700 | 6300 | 16 18 | 16 18 | 42 | 30 | 42 | 95 | 4 | 35 | 0.002 | 2.195 |
19 | 19 | ||||||||||||
20 | 20 22 | 52 | 38 | 52 | |||||||||
LT4 | 63 | 4200 | 5700 | 20 22 | 20 22 | 106 | 4 | 35 | 0.004 | 2.837 | |||
24 | 24 | ||||||||||||
25 28 | 62 | 44 | 62 | ||||||||||
LT5 | 125 | 3600 | 4600 | 25 28 | 25 28 | 130 | 5 | 0.011 | 6.052 | ||||
30 32 | 30 32 | 82 | 60 | 82 | |||||||||
35 | |||||||||||||
LT6 | 250 | 3300 | 3800 | 32 35 | 32 35 | 82 | 60 | 82 | 160 | 5 | 45 | 0.026 | 9.568 |
38 | 38 | 84 | 112 | ||||||||||
40 | 40 42 | 112 | |||||||||||
LT7 | 500 | 2800 | 3600 | 40 42 | 40 42 | 112 | 190 | 5 | 45 | 0.06 | 14.012 | ||
45 | 45 48 | ||||||||||||
LT8 | 710 | 2400 | 3000 | 45 48 | 45 48 | 224 | 6 | 65 | 0.13 | 23.17 | |||
50 55 | 50 55 | ||||||||||||
56 | |||||||||||||
60 63 | 142 | 107 | 142 | ||||||||||
LT9 | 1000 | 2100 | 2850 | 50 55 | 50 55 | 112 | 84 | 112 | 250 | 6 | 65 | 0.20 | 30.69 |
56 | 56 | ||||||||||||
60 63 | 60 63 | 142 | 107 | 142 | |||||||||
65 70 | |||||||||||||
71 | |||||||||||||
LT10 | 2000 | 1700 | 2300 | 63 65 | 63 65 | 142 | 315 | 8 | 80 | 0.64 | 61.4 | ||
70 71 | 70 71 | ||||||||||||
75 | 75 | ||||||||||||
80 85 | 80 85 | 172 | 132 | 172 | |||||||||
90 95 | |||||||||||||
LT11 | 4000 | 1350 | 1800 | 80 85 | 80 85 | 172 | 400 | 10 | 100 | 2.06 | 120.7 | ||
90 95 | 90 95 | ||||||||||||
100 | 100 | 212 | 167 | 212 | |||||||||
110 | 110 | ||||||||||||
LT12 | 8000 | 1100 | 1450 | 100 | 100 | 475 | 12 | 130 | 5.00 | 210.34 | |||
110 | 110 | 212 | 167 | 212 | |||||||||
120 | 120 | 212 | 167 | 212 | |||||||||
125 | 125 | 212 | 167 | 212 | |||||||||
130 | 252 | 202 | 252 | ||||||||||
LT13 | 16000 | 800 | 1150 | 120 | 120 | 212 | 167 | 212 | 600 | 14 | 180 | 16.00 | 419.36 |
125 | 125 | ||||||||||||
130 | 130 | 252 | 202 | 252 | |||||||||
140 | 140 | ||||||||||||
150 | 150 | ||||||||||||
160 | 160 | 302 | 242 | 302 | |||||||||
170 |
