  • 名称:

    SWC-WF型无伸缩法兰式万向联轴器

    描述:SWC-WF型无伸缩法兰式万向联轴器是一种应用 广泛的固定式刚性联轴器。 结构简单,工作可靠,传递转矩大,装拆方便。轴孔键槽形式按GB3852-83规定。
    点击在线订购
    SWC-WF型无伸缩法兰式万向联轴器 详细说明

    SWC-WF型无伸缩法兰式万向联轴器是一种应用   广泛的固定式刚性联轴器。 结构简单,工作可靠,传递转矩大,装拆方便。轴孔键槽形式按GB3852-83规定。

    SWC-WF型无伸缩法兰式万向联轴器主要应用于轧机主传动和辅机传动,也适用于起重、矿山、工程、车辆运输、石油、船舶、造纸机械及其它重型机械行业。

    万向联轴器的联接方法:万向联轴器是用高强度螺栓及自锁螺母把两端的法兰联接在其他机械构件上,其转达矩是通过法兰端面键及法兰间的磨擦力来传递。SWC型有关联接尺寸及螺栓预紧力矩按图四及表四的规定。螺栓只能从与联轴器相配的法兰侧放入,螺母由万向联轴器的法兰侧拧紧,其螺栓的机械性能符合GB3098.1中10.9级,螺母的机械性能应符合GB3098.4中10级规定。

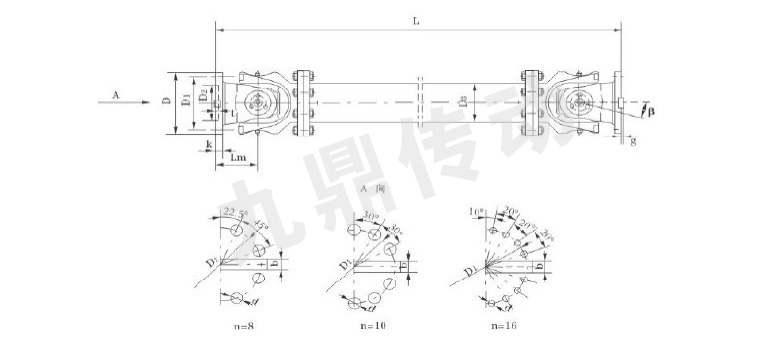

    SWC-WF型无伸缩法兰式万向联轴器基本参数和主要尺寸

    型号 回转
    直径
    D
    mm
    公称
    扭矩
    Tn
    (KN.m)
    疲劳
    扭矩
    Tf
    (KN.m)
    轴线
    折角 <β
    尺 寸(mm) 转动惯量 I
    (㎏.㎡)
    重量 G
    (㎏)
    Lmin D1
    (js11)
    D
    (H7)
    D3 Lm n-d k t B
    (h9)
    g Lmin 增长
    100mm
    Lmin 增长
    100mm
    SWC180WF 180 12.5 6.3 25° 560 155 105 114 110 8-17 17 5.5     0.2480 0.0070 58 2.8
    SWC225WF 225 40 20 15° 610 196 135 152 120 8-17 20 5 32 9.0 0.636 0.0234 93 4.9
    SWC250WF 250 63 31.5 15° 715 218 150 168 140 8-19 25 6 40 12.5 1.325 0.0277 143 5.3
    SWC285WF 285 90 45 15° 810 245 170 194 160 8-21 27 7 40 15.0 2.664 0.0510 222 6.3
    SWC315WF 315 125 63 15° 915 284 185 219 180 10-23 32 8 40 15.0 4.469 0.0795 300 8.0
    SWC350WF 350 180 90 15° 980 310 210 267 194 10-23 35 8 50 16.0 7.388 0.2219 412 15.0
    SWC390WF 390 250 125 15° 1100 345 235 267 215 10-25 40 8 70 18.0 13.184 0.2219 588 15.0
    SWC440WF 440 355 180 15° 1290 390 255 325 260 16-28 42 10 80 20.0 23.250 0.4744 880 21.7
    SWC490WF 490 500 250 15° 1360 435 275 325 270 16-31 47 12 90 22.0 40.750 0.4744 1173 21.7
    SWC550WF 550 710 355 15° 1510 492 320 426 305 16-31 50 12.0 100 22.5 68.480 1.3570 1663 34.0
    SWC620WF 620 1000 500 15° 1690 555 380 426 340 16-38 55 12 100 25.0 27.53 1.3570 2332 34
