  • 名称:

    LXT接中间套型星形弹性联轴器

    描述:LXT接中间套型星形弹性联轴器是我厂按JB/T10466-2004标准生产的弹性联轴器,该星形弹性联轴器具有一定的缓冲和减振的功能,特别适合泵、风机等这类中等载荷设备与电机的联接。
    点击在线订购
    LXT接中间套型星形弹性联轴器 详细说明

    LXT接中间套型星形弹性联轴器是我厂按JB/T10466-2004标准生产的弹性联轴器,该星形弹性联轴器具有一定的缓冲和减振的功能,特别适合泵、风机等这类中等载荷设备与电机的联接。中间套使   换联轴器弹性垫不用移动设备,变得   加方便。

    LXT接中间套型星形弹性联轴器以工程塑料作弹性元件,适用于联接两同轴线的传动轴系,具有补偿两轴相对偏移、缓冲、减震、耐磨性能,适应场合普遍,传递转矩20-35000.N.M,工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。聚氨脂弹性体由凸形爪块限制,可避免由于冲击产生的内部变形及离心力产生的外部变形;凸爪大的凹面,使渐开线齿上的表面压力很小,齿上即使承受过载,齿仍不会磨损或变形。

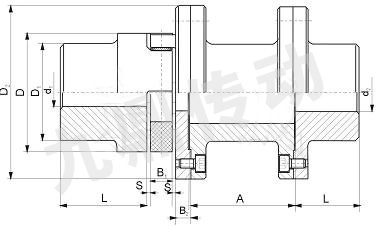

    LXT接中间套型星形弹性联轴器基本参数和主要尺寸:

    型号 公称转矩
    Tn N·m
    许用转速 轴孔直径
    d1,d2
    L D D1 D3 Amin B1 B2 S 转动惯量
    kg·m2
    质量
    kg
    Y J1,Z1 Amin
    每增加
    100mm
    Amin
    每增加
    100mm
    LXT3 200 7600 10,11 25 22 65 48 100 30 15 9.5 2.5 0.0024 0.00033 3.65 0.42
    12,14 32 27
    16,18,19 42 30
    20,22,24 52 38
    25,28 62 44
    LXT4 400 6600 12,14 32 27 80 66 115 40 18 9.5 3 0.008 0.00065 5.51 0.70
    16,18,19 42 30
    20,22,24 52 38
    25,28 62 44
    30,32,35,38 82 60
    LXT5 560 5500 14 32 27 95 75 140 50 20 11 3 0.025 0.0011 10.0 0.76
    16,18,19 42 30
    20,22,24 52 38
    25,28 62 44
    30,32,35,38 82 60
    40,42 112 84
    LXT6 630 5000 16,18,19 42 30 105 85 150 50 21 11 3.5 0.035 0.0019 12.4 1.05
    20,22,24 52 38
    25,28 62 44
    30,32,35,38 82 60
    40,42,45,48 112 84
    LXT7 800 4350 20,22,24 52 38 120 98 175 70 22 15 4 0.078 0.0031 18.6 1.25
    25,28 62 44
    30,32,35,38 82 60
    40,42,45,48,50,55 112 84
    LXT8 900 4000 22,24 52 38 135 115 190 70 26 15 4.5 0.12 0.0047 25.1 1.42
    25,28 62 44
    30,32,35,38 82 60
    40,42,45,48,50,55,56 112 84
    60,63,65 142 107
    LXT9 2000 3550 30,32,35,38 82 60 160 135 215 90 30 17.5 5 0.23 0.0083 37.5 2.00
    40,42,45,48,50,55,56 112 84
    60,63,65,70,71,75 142 107
    LXT10 5000 2900 40,42,45,48,50,55,56 112 84 200 160 260 90 34 18.5 5.5 0.53 0.0180 62.4 2.50
    60,63,65,70,71,75 142 107
    80,85,90 172 132
    LXT11 7100 2680 50,55,56 112 84 225 180 285 90 38 23.5 6 0.92 0.030 92.3 3.20
    60,63,65,70,71,75 142 107
    80,85,90,95 172 132
    100 212 167
    LXT12 8000 2300 60,63,65,70,71,75 142 107 255 200 330 110 42 24 6.5 1.74 0.045 122.1 3.60
    80,85,90,95 172 132
    100,110 212 167
    LXT13 10000 2000 60,63,65,70,71,75 142 107 290 230 370 110 46 28 7 3.10 0.065 164.3 4.00
    80,85,90,95 172 132
    100,110,120,125 212 167
    LXT14 14000 1860 60,63,65,70,71,75 142 107 320 255 410 130 50 31.5 7.5 5.2 0.094 242.8 5.20
    80,85,90,95 172 132
    100,110,120,125 212 167
    130,140 252 202
    LXT15 20000 1600 80,85,90,95 172 132 370 290 460 130 57 35.5 9 8.90 0.150 346.5 6.20
    100,110,120,125 212 167
    130,140,150 252 202
    160 302 242
    LXT16 25000 1450 85,90,95 172 132 420 325 520 150 64 37 10.5 16.2 0.210 463.2 6.60
    100,110,120,125 212 167
    130,140,150 252 202
    160,170,180 302 242
    60,63,65 142 107
