NGCLZ型接中间轴带制动轮鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面 在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可 齿的接触条件，提高传递转矩的能 力，延长使用寿命，有角位移时沿齿宽的接触状态。
NGCLZ型接中间轴带制动轮鼓形齿式联轴器的特点：
1、承载。在相同的内齿套外径和联轴器 大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15～20％。
2、角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1o，而鼓形齿式联轴器的许用角位移为1o30'，提高50％。在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大。
3、鼓形齿面使内、外齿的接触条件 ，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时 了齿面摩擦、磨损状况，降低了噪声，维修周期长。
4、外齿套齿端呈喇叭形状，使内、外齿装拆方便。
5、传动达99.7%。

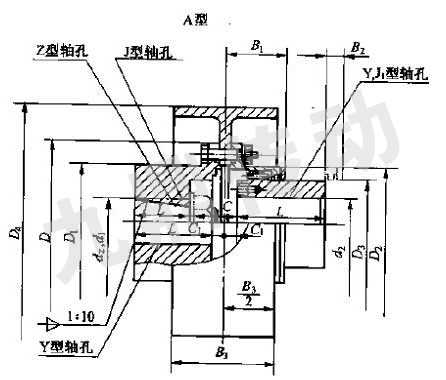

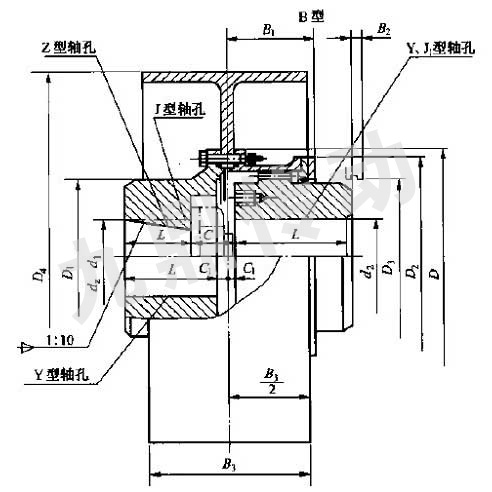

NGCLZ型接中间轴带制动轮鼓形齿式联轴器的基本参数和主要尺寸：
| 型号 | 公称转矩Tn(KN.m) | 许用转速n (r/min) | 轴孔直径 | 轴孔长度L | D0 | D | D1 | D3 | B3 | 重量Kg | ||
| dz | d1 d2 | Y | J1 Z1 | |||||||||
| NGCLZ1 | 355 | 4000 | 20～35 | 20 22 24 | 52 | 38 | 160 | 103 | 71 | 50 | 68 | 7.3 |
| 25 28 | 62 | 44 | 7.4 | |||||||||
| 30 32 35 | 82 | 60 | 8.4 | |||||||||
| NGCLZ2 | 630 | 4000 | 25～45 | 25 28 | 62 | 44 | 160 | 115 | 83 | 60 | 68 | 9.2 |
| 30 32 35 38 | 82 | 60 | 10.3 | |||||||||
| 40 42 45 | 112 | 84 | 10.5 | |||||||||
| NGCLZ3 | 1000 | 3800 | 30～55 | 28 | 62 | 44 | 200 | 127 | 95 | 75 | 85 | 15.1 |
| 30 32 35 38 | 82 | 60 | 16.3 | |||||||||
| 40 42 45 48 50 55 56 | 112 | 84 | 18.8 | |||||||||
| NGCLZ4 | 1600 | 3800 | 40～65 | 38 | 82 | 60 | 200 | 149 | 116 | 90 | 85 | 19.8 |
| 40 42 45 48 50 55 56 | 112 | 84 | 23.3 | |||||||||
| 60 63 65 | 142 | 107 | 26.8 | |||||||||
| NGCLZ5 | 2800 | 3000 | 45～75 | 40 42 45 48 50 55 56 | 112 | 84 | 250 | 167 | 134 | 105 | 105 | 33.3 |
| 60 63 65 70 71 75 | 142 | 107 | 39 | |||||||||
| NGCLZ6 | 4500 | 3000 | 50～90 | 45 48 50 55 56 | 112 | 84 | 250 | 187 | 153 | 125 | 105 | 40 |
| 60 63 65 70 71 75 | 142 | 107 | 46.4 | |||||||||
| 80 85 90 | 172 | 132 | 53.2 | |||||||||
| NGCLZ7 | 6300 | 2400 | 60～100 | 50 55 56 | 112 | 84 | 315（300） | 204 | 170 | 140 | 132 | 51.8 |
| 60 63 65 70 71 75 | 142 | 107 | 59.8 | |||||||||
| 80 85 90 95 | 172 | 132 | 68.2 | |||||||||
| 100 | 212 | 167 | 79.6 | |||||||||
| NGCLZ8 | 9000 | 1900 | 70～110 | 55 56 | 112 | 84 | 400 | 230 | 186 | 155 | 168 | 84 |
| 60 63 65 70 71 75 | 142 | 107 | 93.1 | |||||||||
| 80 85 90 95 | 172 | 132 | 104 | |||||||||
| 100 110 | 212 | 167 | 117 | |||||||||
| NGCLZ9 | 14000 | 1500 | 80～130 | 60 63 65 70 71 75 | 142 | 107 | 500 | 256 | 212 | 180 | 210 | 133 |
| 80 85 90 95 | 172 | 132 | 146 | |||||||||
| 100 110 120 125 | 212 | 167 | 164 | |||||||||
| 130 | 252 | 202 | 182 | |||||||||
| NGCLZ10 | 20000 | 1200 | 80～150 | 65 70 71 75 | 142 | 107 | 630（600） | 287 | 239 | 200 | 265 | 176 |
| 80 85 90 95 | 172 | 132 | 190 | |||||||||
| 100 110 120 125 | 212 | 167 | 209 | |||||||||
| 130 140 150 | 252 | 202 | 237 | |||||||||
| NGCLZ11 | 31500 | 1050 | 100～170 | 70 71 75 | 142 | 107 | 710（700） | 325 | 276 | 235 | 298 | 257 |
| 80 85 90 95 | 172 | 132 | 275 | |||||||||
| 100 110 120 125 | 212 | 167 | 300 | |||||||||
| 130 140 150 | 252 | 202 | 326 | |||||||||
| 160 170 | 302 | 242 | 357 | |||||||||
| NGCLZ12 | 45000 | 1050 | 100～200 | 75 | 142 | 107 | 710（700） | 362 | 313 | 270 | 298 | 306 |
| 80 85 90 95 | 172 | 132 | 317 | |||||||||
| 100 110 120 125 | 212 | 167 | 351 | |||||||||
| 130 140 150 | 252 | 202 | 384 | |||||||||
| 160 170 180 | 302 | 242 | 425 | |||||||||
| 190 200 | 352 | 282 | 464 | |||||||||
| NGCLZ13 | 63000 | 950 | 150～220 | 150 | 252 | 202 | 800 | 412 | 350 | 300 | 335 | 490 |
| 160 170 180 | 302 | 242 | 544 | |||||||||
| 190 200 220 | 352 | 282 | 596 | |||||||||
| NGCLZ14 | 100000 | 950 | 170～220 | 170 180 | 302 | 242 | 800 | 462 | 420 | 335 | 335 | 670 |
| 190 200 220 | 352 | 282 | 736 | |||||||||
| 240 250 | 410 | 330 | 785 | |||||||||
