GICLZ型鼓形齿式联轴器

GICLZ型鼓形齿式联轴器具有径向、轴向和角向等轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动、噪声低及维修周期长等优点。

GICLZ型鼓形齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工作。

GICLZ型鼓形齿式联轴器形齿面使内、外齿的接触条件      ，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时   了齿面摩擦、磨损状况，降低了噪声，维修周期长。外齿套齿端呈喇叭形状，使内、外齿装拆方便。

GICLZ型鼓形齿式联轴器适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。

鼓形齿式联轴器的特点(与直齿式联轴器相比有以下特点) ：

1、鼓形齿式联轴器承载。在相同的内齿套外径和联轴器   大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15～20％。

2、角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1o，而鼓形齿式联轴器的许用角位移为1o30'，提高50％。在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大。

3、鼓形齿式联轴器鼓形齿面使内、外齿的接触条件      ，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时   了齿面摩擦、磨损状况，降低了噪声，维修周期长。

4、鼓形齿式联轴器外齿套齿端呈喇叭形状，使内、外齿装拆方便。

5、鼓形齿式联轴器传动达99.7%。

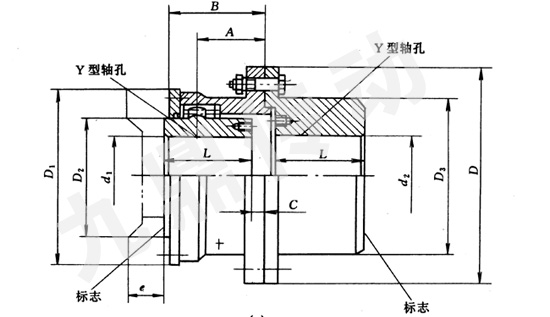

GICLZ型鼓形齿式联轴器基本参数和主要尺寸：
