    • 名称：

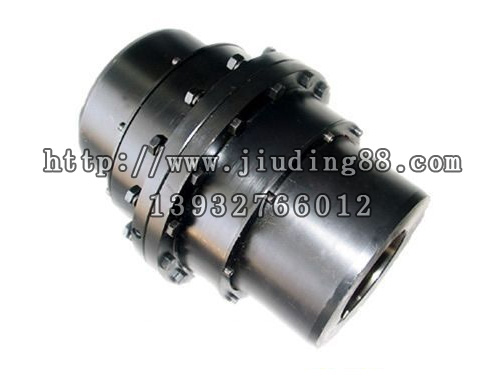

    TGL鼓形齿式联轴器

    描述：TGL鼓形齿式联轴器主要应用于中小转矩的工矿环境，例如风机、水泵、油泵、润滑泵、纺织机械、印染机械等。
    点击在线订购
    TGL鼓形齿式联轴器　详细说明

    TGL鼓形齿式联轴器主要应用于中小转矩的工矿环境，例如风机、水泵、油泵、润滑泵、纺织机械、印染机械等，尼龙内齿圈齿联轴器其内齿圈材料采用MC尼龙材料，外齿轴套采用45号锻钢，具有尺寸小、重量轻、转动惯量小、噪音小、装拆方便、不用润滑等优点。

    TGL鼓形齿式联轴器结构特点：

    1、具有较高的缓冲减振性能，并有较大幅度的轴向、角向、径向位移偏差的补偿能力。

    2、由于工程塑料与金属件的配合，具有良好的自润滑性能，是理想的近似万向弹性联轴器。

    3、外壳模具成型简化了加工工艺，成本低。使用环境温度-20ºC+80ºC。

    4、装配维修特别简单。广泛用于各种液压泵、润滑泵、气动泵、压缩机，纺织机等机械上。

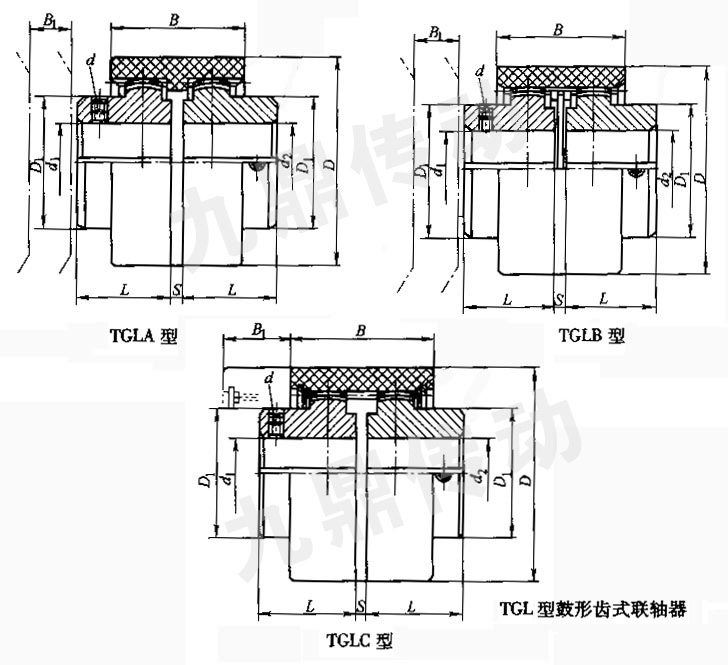

    TGL鼓形齿式联轴器基本参数和主要尺寸：

    型号

    公称转矩 Tn /N·m

    		 许可转速[n] /r·min-1 轴孔直径 d1、d2 轴孔长度 L J1 D D1 B B1 S d 质量m/kg 转动惯量I
    /kg·m2
    A型
    B型    		 C型 A型
    B型    		 C型 A型
    B型    		 C型 A型
    B型    		 C型 A型
    B型    		 C型
    TGLA1
    TGLB1    		 10 10000 6、7 16 40 - 25 38 - 17 - 4 - 0.2 - 0.00003 -
    8、9 20 M5
    10、11 22
    12、14 27
    TGLA2
    TGLB2    		 16 9000 8、9 20 48 - 32 38 - 17 - 4 M5 0.278 - 0.00006 -
    10、11 22
    12、14 27
    16、18、19 30
    TGLA3
    TGLB3
    TGLC3    		 31.5 8500 10、11 22 56 58 36 42 52 19 - 4 M5 0.482 0.533 0.00012 0.00015
    12、14 27 24
    16、18、19 30
    20、22、24 38
    TGLA4
    TGLB4
    TGLC4    		 45 8000 12、14 27 66 70 45 46 - 21 26 4 M8 0.815 0.869 0.00033 0.0004
    16、18、19 30 56
    20、22、24 38
    25、28 44
    TGLA5
    TGLB5
    TGLC5    		 63 7500 14 27 75 85 50 48 - 22 27 4 M8 1.39 1.52 0.00072 0.00088
    16、18、19 30 58
    20、22、24 38
    25、28 44
    30、32 60
    TGLA6
    TGLB6
    TGLC6    		 80 6700 16、18、19 30 82 90 58 48 58 22 27 4 M8 2.02 2.15 0.0012 0.0015
    20、22、24 38
    25、28 44
    30、32、35、38 60
    TGLA7
    TGLB7
    TGLC7    		 100 6000 20、22、24 38 92 100 65 50 60 23 28 4 M8 3.01 3.14 0.0024 0.0027
    25、28 44
    30、32、35、38 60
    40、42 84
    TGLA8
    TGLB8
    TGLC8    		 140 5600 22、24 38 100 100 72 50 60 23 28 4 M8 4.06 4.18 0.0037 0.0039
    25、28 44
    30、32、35、38 60
    40、42、45、48 84
    TGLA9
    TGLB9
    TGLC9    		 355 4000 25、28 44 140 140 96 72 85 34 41 4 M10 8.25 8.51 0.0155 0.0166
    30、32、35、38 60
    40、42、45、48、50、55、56 84
    60、63、65、70 107
    TGLA10
    TGLB10
    TGLC10    		 710 3150 30、32、35、38 60 175 175 128 95 95 45 45 6 M10 16.92 17.1 0.052 0.0535
    40、42、45、48、50、55、56 84
    60、63、65、70、71、75 107
    80、85 132
