NGCL型带制动轮鼓形齿式联轴器属于刚挠性连轴器，齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半连轴器等零件组成。
NGCL型齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。由 于鼓形齿式联轴器角向补偿大于直齿式联轴器， 均广泛采用鼓形齿式联轴器，直齿式联轴器属于被淘汰的产品，选用者应尽量不选用。
NGCL型带制动轮鼓形齿式联轴器特点：
1、承载。在相同的内齿套外径和联轴器 大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15～20％。
2、角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1o，而鼓形齿式联轴器的许用角位移为1o30'，提高50％。在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大。
3、鼓形齿面使内、外齿的接触条件 ，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时 了齿面摩擦、磨损状况，降低了噪声，维修周期长。
4、外齿套齿端呈喇叭形状，使内、外齿装拆方便。
5、传动达99.7%。

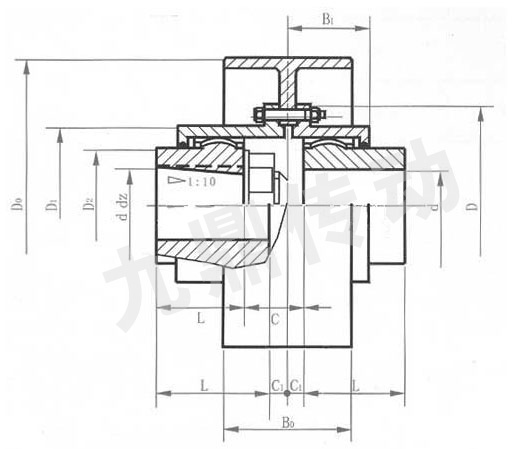

NGCL型带制动轮鼓形齿式联轴器基本参数和主要尺寸：
| 型号 | 公称转矩Tn(KN.m) | 许用转速n (r/min) | 轴孔直径 | 轴孔长度L | D0 | D | D1 | D2 | B3 | 重量Kg | ||
| dz | d1 d2 | Y | J1 Z1 | |||||||||
| NGCL1 | 355 | 4000 | 20～35 | 20 22 24 | 52 | 38 | 160 | 103 | 71 | 50 | 68 | 7 |
| 25 28 | 62 | 44 | 7.3 | |||||||||
| 30 32 35 | 82 | 60 | 8 | |||||||||
| NGCL2 | 630 | 4000 | 25～45 | 25 28 | 62 | 44 | 160 | 115 | 83 | 60 | 68 | 9 |
| 30 32 35 38 | 82 | 60 | 9.7 | |||||||||
| 40 42 45 | 112 | 84 | 11 | |||||||||
| NGCL3 | 1000 | 3800 | 30～55 | 28 | 62 | 44 | 200 | 127 | 95 | 75 | 85 | 14.6 |
| 30 32 35 38 | 82 | 60 | 15.2 | |||||||||
| 40 42 45 48 50 55 56 | 112 | 84 | 17 | |||||||||
| NGCL4 | 1600 | 3800 | 40～65 | 38 | 82 | 60 | 200 | 149 | 116 | 90 | 85 | 18.6 |
| 40 42 45 48 50 55 56 | 112 | 84 | 21.4 | |||||||||
| 60 63 65 | 142 | 107 | 23.8 | |||||||||
| NGCL5 | 2800 | 3000 | 45～75 | 40 42 45 48 50 55 56 | 112 | 84 | 250 | 167 | 134 | 105 | 105 | 31.8 |
| 60 63 65 70 71 75 | 142 | 107 | 34.4 | |||||||||
| NGCL6 | 4500 | 3000 | 50～90 | 45 48 50 55 56 | 112 | 84 | 250 | 187 | 153 | 125 | 105 | 37.2 |
| 60 63 65 70 71 75 | 142 | 107 | 38.5 | |||||||||
| 80 85 90 | 172 | 132 | 47.6 | |||||||||
| NGCL7 | 6300 | 2400 | 60～100 | 50 55 56 | 112 | 84 | 315（300） | 204 | 170 | 140 | 132 | 48.8 |
| 60 63 65 70 71 75 | 142 | 107 | 55.2 | |||||||||
| 80 85 90 95 | 172 | 132 | 61.8 | |||||||||
| 100 | 212 | 167 | 71.1 | |||||||||
| NGCL8 | 9000 | 1900 | 70～110 | 55 56 | 112 | 84 | 400 | 230 | 186 | 155 | 168 | 80.7 |
| 60 63 65 70 71 75 | 142 | 107 | 90 | |||||||||
| 80 85 90 95 | 172 | 132 | 96.5 | |||||||||
| 100 110 | 212 | 167 | 108 | |||||||||
| NGCL9 | 14000 | 1500 | 80～130 | 60 63 65 70 71 75 | 142 | 107 | 500 | 256 | 212 | 180 | 210 | 128 |
| 80 85 90 95 | 172 | 132 | 138 | |||||||||
| 100 110 120 125 | 212 | 167 | 151 | |||||||||
| 130 | 252 | 202 | 167 | |||||||||
| NGCL10 | 20000 | 1200 | 80～150 | 65 70 71 75 | 142 | 107 | 630（600） | 287 | 239 | 200 | 265 | 176 |
| 80 85 90 95 | 172 | 132 | 190 | |||||||||
| 100 110 120 125 | 212 | 167 | 209 | |||||||||
| 130 140 150 | 252 | 202 | 237 | |||||||||
| NGCL11 | 31500 | 1050 | 100～170 | 70 71 75 | 142 | 107 | 710（700） | 325 | 276 | 235 | 298 | 257 |
| 80 85 90 95 | 172 | 132 | 275 | |||||||||
| 100 110 120 125 | 212 | 167 | 300 | |||||||||
| 130 140 150 | 252 | 202 | 326 | |||||||||
| 160 170 | 302 | 242 | 357 | |||||||||
| NGCL12 | 45000 | 1050 | 100～200 | 75 | 142 | 107 | 710（700） | 362 | 313 | 270 | 298 | 306 |
| 80 85 90 95 | 172 | 132 | 317 | |||||||||
| 100 110 120 125 | 212 | 167 | 351 | |||||||||
| 130 140 150 | 252 | 202 | 384 | |||||||||
| 160 170 180 | 302 | 242 | 425 | |||||||||
| 190 200 | 352 | 282 | 464 | |||||||||
| NGCL13 | 63000 | 950 | 150～220 | 150 | 252 | 202 | 800 | 412 | 350 | 300 | 335 | 490 |
| 160 170 180 | 302 | 242 | 544 | |||||||||
| 190 200 220 | 352 | 282 | 596 | |||||||||
| NGCL14 | 100000 | 950 | 170～220 | 170 180 | 302 | 242 | 800 | 462 | 420 | 335 | 335 | 670 |
| 190 200 220 | 352 | 282 | 736 | |||||||||
| 240 250 | 410 | 330 | 785 | |||||||||
