    • 名称：

    WGI型鼓型齿式联轴器

    描述：WGI型鼓型齿式联轴器所谓鼓形齿即为将外齿制成球面，球面 在齿轮轴线上，齿侧间隙较一般齿轮大。
    点击在线订购
    WGI型鼓型齿式联轴器　详细说明

    WGI型鼓型齿式联轴器所谓鼓形齿即为将外齿制成球面，球面   在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可   齿的接触条件，提高传递转矩的能力，延长使用寿命。

    WGI型鼓型齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。由于鼓形齿式联轴器角向补偿大于直齿式联轴器，   均广泛采用鼓形齿式联轴器，直齿式联轴器属于被淘汰的产品，选用者应尽量不选用。

    齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面   在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器 可允许较大的角位移(相对于直齿联轴器)，可   齿的接触条件，提高传递转矩的能力，延长使用寿命。

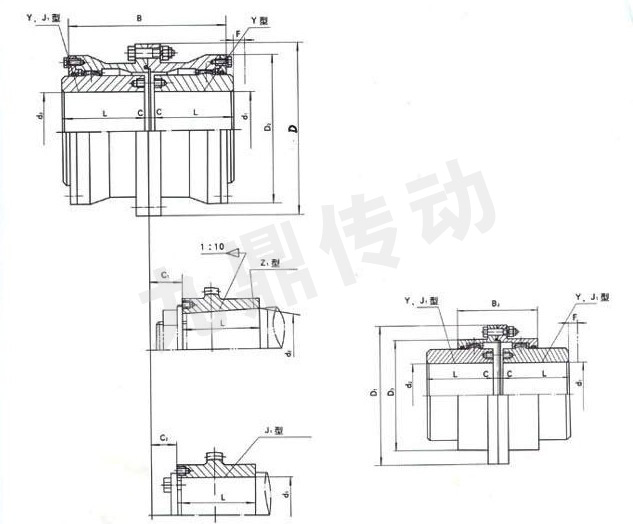

    WGI型鼓型齿式联轴器基本参数和主要尺寸：

    型号 公称转 矩Tn/ N·m 许用转速 [n]/r·min-1 轴孔直径d1、d2­、dZ 轴孔长度L D D1 D2 D­3 D4 B B1 F C C1 C2 质量m/kg 转动惯量 I/kg·m2 润滑脂 总量/kg
    Y J1、Z1 Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ
    WG1 710 7500 12、14 32 - 122 115 98 88 60 116 100 30 30 - - - 5.6 4.86 0.008 0.0063 0.085 0.04
    16、18、19 42 - 20 14 - -
    20、22、24 52 - 10 4 - -
    25、28 62 44 3 3 19 18
    30、32、35、38 82 60 3 3 23 12
    40、42 112 84 3 3 29 12
    WG2 1250 6700 22、24 52 - 150 145 118 108 77 136 104 30 20 4 - - 9.78 7.48 0.021 0.016 0.09 0.06
    25、28 62 - 10 3 - -
    30、32、35、38 82 60 3 3 23 16
    40、42、45、48、50、55、56 112 84 3 3 29 16
    WG3 2500 6300 22、24 52 - 170 165 140 125 90 160 108 30 33 7 - - 16.7 12.2 0.047 0.033 0.17 0.1
    25、28 62 - 23 3 - -
    30、32、35、38 82 60 3 3 23 16
    40、42、45、48、50、55、56 112 84 3 3 29 16
    60、63 142 107 3 3 36 16
    WG4 4500 5600 30、32、35、38 82 - 200 195 160 145 112 180 116 30 13 3 - - 25.6 19.6 0.098 0.073 0.25 0.15
    40、42、45、48、50、55、56 112 84 3 3 29 17
    60、63、65、70、71、75 142 107 3 3 36 17
    80 172 132 3 3 41 17
    WG5 7100 5300 30、32、35、38 82 - 225 215 180 168 128 200 126 30 23 3 - - 35 26.1 0.175 0.126 0.35 0.22
    40、42、45、48、50、55、56 112 84 3 3 29 19
    60、63、65、70、71、75 142 107 3 3 36 19
    80、85、90 172 132 3 3 41 19
    WG6 10000 5000 32、35、38 82 - 245 230 200 185 145 224 134 30 35 5 - - 51.6 38 0.295 0.213 0.4 0.2
    40、42、45、48、50、55、56 112 - 5 5 - -
    60、63、65、70、71、75 142 107 5 5 38 20
    80、85、90、95 172 132 5 5 43 20
    100 212 167 5 5 48 20
    WG7 14000 4500 32、35、38 82 - 272 265 230 210 160 244 148 30 45 5 - - 68.6 45 0.53 0.35 0.6 0.44
    40、42、45、48、50、55、56 112 - 15 5 - -
    60、63、65、70、71、75 142 107 5 5 38 20
    80、85、90、95 172 132 5 5 43 20
    100、110 212 167 5 5 48 20
    WG8 20000 4250 55、56 112 - 290 272 245 225 176 272 162 30 29 5 - - 79.5 55.8 0.71 0.46 0.75 0.55
    60、63、65、70、71、75 142 107 5 5 38 34
    80、85、90、95 172 132 5 5 43 20
    100、110、120、125 212 167 5 5 48 20
    WG9 25000 4000 65、70、71、75 142 107 315 305 265 245 190 280 176 30 5 5 38 38 106.5 80.5 1.05 0.77 1 0.79
    80、85、90、95 172 132 5 5 43 28
    100、110、120、125 212 167 5 5 48 28
    130、140 252 202 5 5 53 28
    WG10 40000 3550 75 142 - 355 340 300 280 225 330 196 30 28 5 - - 158.8 121.8 1.87 1.54 1.3 0.9
    80、85、90、95 172 132 5 5 43 38
    100、110、120、125 212 167 5 5 48 28
    130、140、150 252 202 5 5 53 28
    160 302 242 5 5 63 28
    WG11 56000 3000 85、90、95 172 - 412 385 345 325 256 360 224 40 15 8 - - 214 167 3.66 2.77 1.6 1.2
    100、110、120、125 212 167 8 8 51 32
    130、140、150 252 202 8 56 32
    160、170、180 302 242 8 8 66 32
    WG12 80000 2800 120、125 212 167 440 435 375 360 288 414 250 40 8 8 51 45 302 242 6.39 4.75 2.6 1.9
    130、140、150 252 202 8 8 56 32
    160、170、180 302 242 8 8 66 32
    190、200 352 282 8 8 76 32
    WG13 112000 2500 140、150 252 202 490 480 425 400 320 470 272 50 8 8 56 28 390 309 10.44 7.76 3.3 2.4
    160、170、180 302 242 8 8 66 32
    190、200、220 352 282 8 8 76 32
    WG14 160000 2300 160、170、180 302 242 545 540 462 440 362 530 316 50 10 10 68 32 522 423 17.46 13.52 4.8 3.7
    190、200、220 352 282 10 10 78 32
    240、250、260 410 330 10 10 - 10
    WG15 224000 2100 160、170、180 302 242 580 - 488 - 400 560 - 50 10 - 68 43 677 - 24.91 - 5 -
    190、200、220 352 282 10 - 78 32
    240、250、260 410 330 10 - - 10
    270 470 380 10 - - 10
    WG16 280000 1900 180 302 242 650 - 560 - 440 600 - 50 12 - 70 63 939 - 43.22 - 7 -
    190、200、220 352 282 12 - 80 32
    240、250、260 410 330 12 - - 12
    280、300 470 380 12 - - 12
    WG17 355000 1800 200、220 352 282 690 - 600 - 460 650 - 50 12 - 70 48 1041 - 56.27 - 8 -
    240、250、260 410 330 12 - - 12
    280、300、320 470 380 12 - - 12
    WG18 450000 1700 220 352 282 750 - 650 - 510 700 - 60 12 - 70 73 1381 - 88.17 - 10 -
    240、250、260 410 330 12 - - 12
    280、300、320 470 380 12 - - 12
    340、360 550 450 12 - - 12
    WG19 560000 1600 240、250、260 410 330 775 - 690 - 535 745 - 60 12 - - 12 1526 - 108.8 , , - 11 -
    280、300、320 470 380 12 - - 12
    340、360、380 550 450 12 - - 12
    WG20 710000 1500 260 410 330 825 - 730 - 580 785 - 60 14 - - 14 2081 - 164.4 - 13 -
    280、300、320 470 380 14 - - 14
    340、360、380 550 450 14 - - 14
    400 650 540 14 - - 14
    WG21 800000 1300 280、300、320 470 380 925 - 825 - 620 810 - 60 14 - - 14 2460 - 242.7 - 20 -
    340、360、380 550 450 14 - - 14
    400、420、440 650 540 14 - - 14
    WG22 900000 950 320 470 380 950 - 850 - 665 820 - 60 14 - - 14 2775 - 297 - 26 -
    340、360、380 550 450 14 - - 14
    400、420、440、450、460 650 540 14 - - 14
    WG23 1000000 900 360、380 550 450 1030 - 900 - 710 880 - 60 14 - - 14 3148 - 384.8 - 29 -
    400、420、440、450、460、480、500 650 540 14 - - 14
    WG24 1250000 850 380 550 450 1060 - 925 - 730 900 - 70 16 - - 16 3766 - 477.8 - 32 -
    400、420、440、450、460、480、500 650 540 16 - - 16
    520 800 680 16 - - 16
