    GY/GYS/GYH型凸缘联轴器

    描述:GY/GYS/GYH型凸缘联轴器属于刚性联轴器,是把两个带有凸缘的半联轴器用普通平键分别与两轴连接,然后用螺栓把两个半联轴器连成一体,以传递运动和转矩。
    点击在线订购
    GY/GYS/GYH型凸缘联轴器 详细说明

    GY/GYS/GYH型凸缘联轴器属于刚性联轴器,是把两个带有凸缘的半联轴器用普通平键分别与两轴连接,然后用螺栓把两个半联轴器连成一体,以传递运动和转矩。

    GY/GYS/GYH型凸缘联轴器有两种主要的结构形式:

    1、靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩。

    2、靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对中。连接两个半联轴器的螺栓可以采用   和B级的普通螺栓,转矩靠两个半联轴器结合面的摩擦力矩来传递。

    GY/GYS/GYH型凸缘联轴器具有结构简单,制造方便,成本较低,工作,装拆、维护均较简便,传递转矩较大等特点。GY/GYS/GYH型凸缘联轴器的材料可用灰铸铁或碳钢,重载时或圆周速度大于30米/秒时应用铸钢或锻钢。

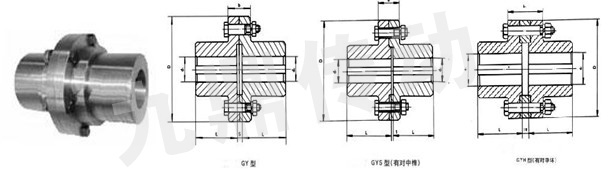

    GY/GYS/GYH型凸缘联轴器基本参数和主要尺寸:

    型号 公称转矩Tn(N.m) 许用转速[n]r/min 轴孔直径 轴孔长度 D b b1 S 转动惯量Kg.m2 质量kg
    d1 d2 Y型   J1型
    GY1 GYS1 GYH1   25 12000 12,14 32 27 80 26 42 6 0.0008 1.16
    16,18,19 42 30
    GY2 GYS2 GYH2   63 1000 16,18,19 42 30 90 28 44 6 0.0015 1.72
    20,22,24 52 38
    25 62 44
    GY3 GYS3 GYH3   112 9500 20,22,24 52 38 100 30 46 6 0.0025 2.38
    62 44
    25,28
    GY4 GYS4 GYH4   224 9000 25,28 62 44 105 32 48 6 0.003 3.15
    30,32,35 82 60
    GY5 GYS5 GYH5   400 8000 30,32,35,38 82 60 120 36 52 8 0.007 5.43
    40,42 112 84
    GY6 GYS6 GYH6   900 6800 38 82 60 140 40 56 8 0.015 7.59
    40,42,45,48,50 112 84
    GY7 GYS7 GYH7   1600 6000 48,50,55,56 112 84 160 40 56 8 0.031 13.1
    60,63 142 107
    GY8 GYS8 GYH8   3150 4800 60,63,65,70,71,75 142 107 200 50 68 10 0.103 27.5
    80 172 132
    GY9 GYS9 GYH9   6300 3600 75 142 107 260 66 84 10 0.319 47.8
    80,85,90,95 172 132
    100 212 167
    GY10 GYS10 GYH10   10000 3200 90,95 172 132 300 72 90 10 0.720 82.0
    100,110,120,125 212 167
    GY11 GYS11 GYH11   25000 2500 120,125 212 167 380 80 98 10 2.278 162.2
    130,140,150 252 202
    160 302 242
    GY12 GYS12 GYH12   50000 2000 150 252 202 460 92 112 12 5.923 285.6
    160,170,180 302 242
    190,200 352 282
    GY13 GYS13 GYH13   100000 1600 190,200,220 352 282 590 110 130 12 19.978 611.9
    240,250
    410 330
