  • 名称:

    LMD(MLZ)型梅花弹性联轴器

    描述:LMD(MLZ)型梅花弹性联轴器是将一个整体的梅花形弹性环装在两个形状相同的半联轴器的凸爪之间,以实现两半联轴器的连接。
    点击在线订购
    LMD(MLZ)型梅花弹性联轴器 详细说明

    LMD(MLZ)型梅花弹性联轴器是将一个整体的梅花形弹性环装在两个形状相同的半联轴器的凸爪之间,以实现两半联轴器的连接。通过凸爪与弹性环之间的挤压传递动力,通过弹性环的弹性变形补偿两轴相对偏移,实现减振缓冲。

    LMD(MLZ)型梅花弹性联轴器具有很好的平衡性能和适用于高转速应用(   高转速可达30000转/分钟),但不能处理很大的偏差,尤其是轴向偏差。较大的偏心和偏角会产生比其他伺服联轴器大的轴承负荷。

    LMD(MLZ)型梅花弹性联轴器的主要形式有LMS型(双法兰型)、LMZ-Ⅰ型(分体式制动轮型)和LMZ-Ⅱ型(整体式制动轮型)梅花弹性联轴器。梅花弹性联轴器主要适用于联接两轴线的传动轴系,能够补偿部分两轴的位移偏差和减振的功能。工作温度为-35℃-+80℃,传递的公称扭矩的范围从16N.M到25000N.M。

    LMD(MLZ)型梅花弹性联轴器是一种非金属弹性元件的联轴器,因其内部的弹性体呈梅花状,故称为梅花联轴器,现行的国内梅花形弹性联轴器的标准为GB/T5272-2002,与原GB/T5272-1985标准不同之处取消了热塑橡胶,调整了弹性元件的硬度和材料,联轴器的质量和转动惯量按材料为铸钢、   小轴孔、L推荐计算。

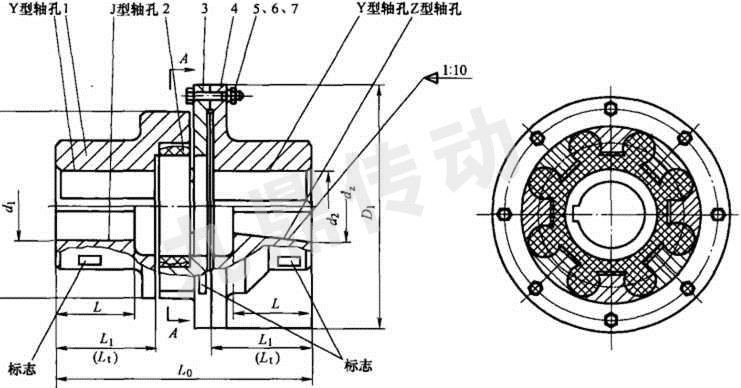

    LMD(MLZ)型梅花弹性联轴器基本参数和主要尺寸:

    公称转矩Tn /N·m 许用 转速 [n]/ r·min-1 轴孔直径 d1、d2、dz L L0 D D1 弹性 件型号 质量 m/kg 转动惯 量I/ kg·m2
    弹性件硬度
    a(HA) b(HD)
    80±5 60±5
    LMD1 25 45 8500 12、14、16、18、19、20、22、 24、25 35 92 50 90 MT1-a MT1-b 1.206 0.00082
    LMD2 50 100 7600 16、18、19、20、22、24、25、 28、30 38 101.5 60 100 MT2-a MT2-b 1.648 0.0014
    LMD3 100 200 6900 20、22、24、25、28、30、32 40 110 70 110 MT3-a MT3-b 2.357 0.0024
    LMD4 140 280 6200 22、24、25、28、30、32、35、 38、40 45 122 85 125 MT4-a MT4-b 3.556 0.005
    LMD5 350 400 5000 25、28、30、32、35、38、40、 42、45 50 138.5 105 150 MT5-a MT5-b 6.361 0.0135
    LMD6 400 710 4100 30、32、35、38、40、42、45、48 55 155 125 185 MT6-a MT6-b 10.768 0.0329
    LMD7 630 1120 3700 35*、38*、40*、42*、45、48、 50、55 60 172 145 205 MT7-a MT7-b 15.302 0.0581
    LMD8 1120 2240 3100 45*、48*、50、55、56、60、63、65 70 195 170 240 MT8-a MT8-b 22.717 0.1175
    LMD9 1800 3550 2800 50*、55*、56*、60、63、65、 70、71、75、80 80 224 200 270 MT9-a MT9-b 34.439 0.233
    LMD10 2800 5600 2500 60*、63*、65*、70、71、75、 80、85、90、95、100 90 248 230 305 MT10-a MT10-b 51.358 0.459
    LMD11 4500 9000 2200 70*、71*、75*、80*、85*、90、95、 100、110、120 100 284 260 350 MT11-a MT11-b 81.302 0.977
    LMD12 6300 12500 1900 80*、85*、90*、95*、100、 110、120、125、130 115 321 300 400 MT12-a MT12-b 115.53 1.751
    LMD13 11200 20000 1600 90*、95*、100*、110*、120*、125*、 130、140、150 125 348 360 460 MT13-a MT13-b 161.79 3.366
    LMD14 12500 25000 1500 100*、110*、120*、125*、130*、 140*、150、160 135 358 400 500 MT14-a MT14-b 196.30 4.867
