ZLL型带制动轮弹性柱销齿式联轴器
相关产品
  • ZLD型圆锥形轴孔弹性柱销齿式联轴器
  • ZLL型带制动轮弹性柱销齿式联轴器
  • ZL型弹性柱销齿式联轴器
  • 名称:

    ZLL型带制动轮弹性柱销齿式联轴器

    描述:ZLL型带制动轮弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能,适用于中等和较大功率传动,不适用于对减振有一定要求和噪声需要严加控制的工作部位。
    点击在线订购
    ZLL型带制动轮弹性柱销齿式联轴器 详细说明

    ZLL型带制动轮弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能,适用于中等和较大功率传动,不适用于对减振有一定要求和噪声需要严加控制的工作部位。

    ZLL型带制动轮弹性柱销齿式联轴器适用于联接两同轴线的传动轴系,具有一定的补偿两轴相对偏移和一般减震性能。工作环境温度为-20~+70℃.不适用于对减震效果要求很高和对噪音需要控制的部位。

    ZLL型带制动轮弹性柱销齿式联轴器维修方便,寿命较长,拆下档板即可   换尼龙柱销。尼龙柱销为自润材料,不需润滑,不仅节省润滑油,而且净化工作环境。

    LZZ型(原ZLL型)-带制动轮弹性柱销齿式联轴器(GB5015-2003)

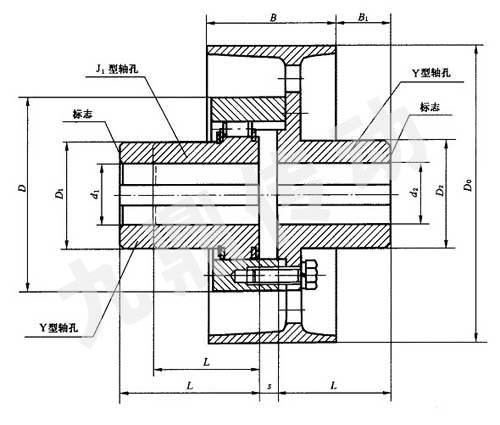

    ZLL型-带制动轮弹性柱销齿式联轴器器基本参数和主要尺寸

    型号 公称扭矩
    Tn(N.m)
    许用转速
    [n]r/min
    轴孔直径 轴孔配合长度  D0 D B S 转动惯量
    Kg.m2
    质量m Kg
    Y型 J1型
     d1  d2 L L1
    ZLL1 250 4000 16 18 19 16 18 19 42 30  160 98 68 3.5 0.022 7
    20 22 24 20 22 24 52 38
    25 28 25 28 62 44
    30 32 35 38 30 32 82 60
    ZLL2 630 3800 25 28 25 28 62 44  200 124 85 5 0.063 12.6
    30 32 35 38 30 32 35 38 82 60
    40 42 45 48 40 42 112 84
    ZLL3 1600 3000 40 42 45 48 50 55 56 40 42 45 48 50 55 56 112 84  250 166 105 5 0.24 30.4
    60 63 65 70  60 142 107
    ZLL4  4000   2400 50 55 56 50 55 56 112 84  315  214 132  5  0.65 52.4
    60 63 65 70 71 75 60 63 65 70 71 75 142 107
    80 85 90 80 172 132
    ZLL5 6300 1900 60 63 65 60 63 65 142 107  400 240 168 7
