  • 名称:

    WS、WSD小型十字轴万向联轴器

    描述:WS、WSD小型十字轴万向联轴器用来传递不在同一条轴线上的运动,有单型(WSD)、双型(WS)、可伸缩型(WSS)、矫正机用(WHL、WSL)。
    点击在线订购
    WS、WSD小型十字轴万向联轴器 详细说明

    WS、WSD小型十字轴万向联轴器用来传递不在同一条轴线上的运动,有单型(WSD)、双型(WS)、可伸缩型(WSS)、矫正机用(WHL、WSL);材料有45#钢、40Cr、不锈钢等;表面可作发黑、镀镍、镀锌等处理。

    WSD联轴器的材料:WSD十字轴采用了合金钢(40Cr、40CrNi、20CrMo、20CrMnVB)制造,热处理后硬度58~62HRC,其他个 零件均采用35或45钢制造并经热处理48~52 HRC 。WSD联轴器两端连接形式:两端采用相同孔形时,有圆柱孔、带键槽圆柱孔 、四方形孔;两端采用不同孔形时,有圆柱孔与带键槽圆柱孔、有圆柱孔与四方形孔、带键槽圆柱孔与与四方形孔等三种。

    联轴器特性:

    1、十字轴式万向联轴器具有传动效率高允许两轴间的角位移大,噪声小,对润滑要求不高,传递转矩大,而且使用可靠。

    2、本系列联轴器采用合金钢材料制作而成,并经热处理。

    3、WSD单十字万向联轴器,适用于两轴只要求角位移并容许从动轴转速稍有波动的两轴联接。

    4、WS双十字万向联轴器,适用于需要有角位移并要有径向位移的两轴联接。可以消除从动轴转速波动现象,适宜于联接转速较高的传动轴系。

    5、联轴器性能参数符合   标准。

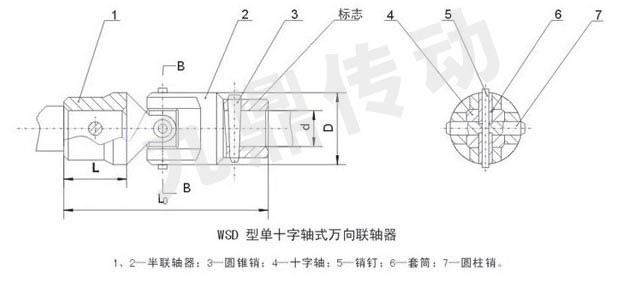

    WS、WSD小型十字轴万向联轴器基本参数和主要尺寸:

    公称扭矩N.m d D L2 L3 L4 L f w 转动惯量kg.m2
    WSD型 WS型
    Y J1 Y J1 Y J1 Y型 J1型 Y型 J1型
    WSD1 11.2 8 16 60 - 80 - 20 20 - 8 8 0.06 - 0.08 -
    9 60 - 80 - 10
    WS1 10 66 60 86 80 25 22 10 0.05 0.07
    WSD2 22.4 10 20 70 64 96 90 26 25 22 10 10 0.10 0.09 0.15 0.15
    11 70 64 96 90 10
    WS2 12 84 74 110 100 32 27 12 12
    WSD3 45 12 25 90 80 122 112 32 32 27 12 12 0.17 0.15 0.24 0.22
    WS3 14 90 80 112 112 14 14
    WSD4 71 16 32 116 82 154 130 38 42 30 16 16 0.39 0.32 0.56 0.49
    WS4 18 116 82 154 130 18 18
    WSD5 140 10 40 144 116 192 164 48 42 30 18 18 0.72 0.59 1.04 0.91
    20 144 116 192 164 52 38 20 20
    WS5 22 144 116 192 164 22 22
    WSD6 280 24 50 152 124 210 182 58 52 38 8 24 1.28 1.03 1.89 1.64
    25 172 136 330 194 62 44 25
    WS6 28 172 136 330 194 62 44 25
