    • 名称：

    WGP型带制动盘鼓型齿式联轴器

    描述：WGP型带制动盘鼓型齿式联轴器结构简单、安装方便，制动盘与右轴套刚性连接，制动过程中的制动负荷和振动由右轴套承担，因而不会对鼓形齿的啮合性能造成损害。
    点击在线订购
    WGP型带制动盘鼓型齿式联轴器　详细说明

    WGP型带制动盘鼓型齿式联轴器包括有分别用来连接动力输入轴和动力输出轴的一个左轴套和一个右轴套，在左轴套的端部设置有鼓形齿，套在左轴套外围的联接套通过其内齿与左轴套上的鼓形齿相啮合，右轴套的端部设置有连接法兰，连接法兰与联接套通过穿接螺栓连接固定，一个制动盘被夹持固定在连接法兰和联接套之间。

    WGP型带制动盘鼓型齿式联轴器结构简单、安装方便，制动盘与右轴套刚性连接，制动过程中的制动负荷和振动由右轴套承担，因而不会对鼓形齿的啮合性能造成损害，同时制动盘自身的稳定性也提高，了运行的性。

    齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面   在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可   齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。





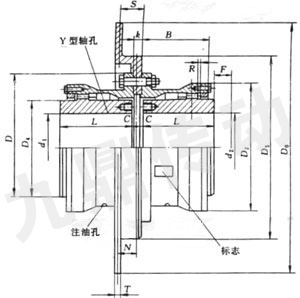

    WGP型带制动盘鼓型齿式联轴器基本参数和主要尺寸：

    型号 公称转
    矩Tn
    /N·m    		 许可
    转速
    [n]
    /r·min-1    		 轴孔直径
    d1、d2、dz    		 轴孔长度
    L    		 D0 D D2 D4 B F N R C C1 C2 质量
    m
    /kg    		 转动惯
    量I
    /kg·m2    		 润滑
    脂用
    量/kg
    Y J1、Z1
    WGP1 710 4000 12、14 32 - 315 122 98 60 58 30 38 2 30 - - 5.62 0.0078 0.11
    16、18、19 42 - 20 - -
    20、22、24 52 - 10 - -
    25、28 62 44 3 19 18
    30、32、35、38 82 60 23 12
    40、42 112 84 29 12
    WGP2 1250 4000 22、24 52 - 315 150 118 77 68 30 38 2.5 20 - - 9.62 0.022 0.12
    25、28 62 - 10 - -
    30、32、35、38 82 60 3 23 16
    40、42、45、48、50、55、56 112 84 29
    WGP3 2500 3550 22、24 52 - 355 170 140 90 80 30 49 3 33 - - 16.6 0.047 0.2
    25、28 62 - 23 - -
    30、32、35、38 82 60 3 23 25
    40、42、45、48、50、55、56 112 84 29 16
    60、63 142 107 36
    WGP4 4500 2500 30、32、35、38 82 - 400
    450
    500    		 200 160 112 90 30 45 3 13 - - 25.3 0.098 0.28
    40、42、45、48、50、55、56 112 84 3 29 17
    60、63、65、70、71、75 142 107 36
    80 172 132 41
    WGP5 7100 2500 30、32、35、38 82 - 400
    450
    500    		 225 180 128 100 30 45 4 23 - - 34.7 0.174 0.45
    40、42、45、48、50、55、56 112 84 3 29 19
    60、63、65、70、71、75 142 107 36
    80、85、90 172 132 41
    WGP6 10000 2000 32、35、38 82 - 450
    500
    560
    630    		 245 200 145 112 30 44 4 35 - - 51.3 0.293 0.65
    40、42、45、48、50、55、56 112 - 5 - -
    60、63、65、70、71、75 142 107 38 20
    80、85、90、95 172 132 43
    100     48
    WGP7 14000 1700 32、35、38 82 - 450
    500
    560
    710    		 272 230 160 122 30 44 4 45 - - 68 0.53 0.8
    40、42、45、48、50、55、56 112 - 15 - -
    60、63、65、70、71、75 142 107 5 38 20
    80、85、90、95 172 132 43
    100、110 212 167 48
    WGP8 20000 1700 55、56 112 - 450
    500
    560
    710    		 290 245 170 136 30 44 5 29 - - 79 0.71 0.95
    60、63、65、70、71、75 142 107 5 38 34
    80、85、90、95 172 132 43 20
    100、110、120、125 212 167 48
    WGP9 25000 1600 65、70、71、75 142 107 560
    630
    710
    800    		 315 265 190 140 30 58 5 5 38 38 106.5 1.05 1.3
    80、85、90、95 172 132 43 28
    100、110、120、125 212 167 48
    130、140 252 202 53
    WGP10 40000 1600 75 142 - 630
    710
    800    		 355 300 225 165 30 58 6 28 - - 159 1.74 1.6
    80、85、90、95 172 132 5 43 38
    100、110、120、125 212 167 48 28
    130、140、150 252 202 53
    160 302 242 63
    WGP11 56000 1400 85、90、95 172 - 710
    800
    900    		 412 345 256 180 40 58 6 15 - - 215 3.67 2
    100、110、120、125 212 167 8 51 32
    130、140、150 252 202 56
    160、170、180 302 242 66
    WGP12 80000 1400 120、125 212 167 710
    800
    900    		 440 375 288 207 40 58 7 8 51 45 303 6.4 3.4
    130、140、150 252 202 56 32
    160、170、180 302 242 66
    190、200 352 282 76
    WGP13 112000 1400 140、150 252 202 800
    900    		 490 425 320 235 50 58 8 8 56 38 291 10.45 4.4
    160、170、180 302 242 66 32
    190、200、220 352 282 76
    WGP14 160000 1200 160、170、180 302 242 900
    1000    		 545 462 362 265 50 65 9 10 68 32 523 17.48 6.6
    190、200、220 352 282 78
    240、250、260 410 330 - 10
