  • 名称:

    LLB轮胎式联轴器

    描述:LLB轮胎式联轴器是一种高弹性联轴器,具有良好的减震缓冲和优越的轴间偏移补偿性能,工作温度—20~80摄氏度,转递转矩10~20000N.M。
    点击在线订购
    LLB轮胎式联轴器 详细说明

    LLB轮胎式联轴器是一种高弹性联轴器,具有良好的减震缓冲和优越的轴间偏移补偿性能,工作温度—20~80摄氏度,转递转矩10~20000N.M,适于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作条件,并全拆装方便,因为弹性元件是一整体的轮胎体,拆装维修方便、不需润滑、耐久可靠。

    LLB轮胎式联轴器是一种扭转弹性联轴器,由两个带轴孔的法兰和橡胶轮胎体组成,具有优良的轴偏移补尝性和缓冲减震性能。

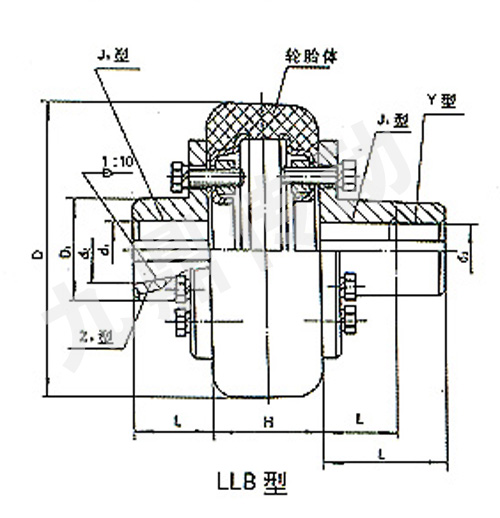

    LLB轮胎式联轴器的基本参数和主要尺寸:

     型号 轮胎体型号 公称转矩
    Tn
    N.m
    许用转速
    [n]
    r/min
    轴孔直径 轴孔长度 D D1 H 转动
    惯性
    kg.m2
    质量
    kg
    d1、d2、 Y J1.Z 型
    L
    LLB1 LTB1 10 5000 6 16 - 63 20 26 0.0003 0.4
    7
    8 20 -
    9
    10 25 22
    11
    LLB2 LTB2 50 12 32 27 100 36 32 0.0035 1.5
    14
    16 42 30
    18
    19
    LLB3 LTB3 100 4500 16 120 44 39 0.01 2.2
    18
    19
    20 52 38
    22
    24
    LLB4 LTB4 160 4200 25 62 44 140 50 45 0.021 3.1
    28
    30 82 60
    32
    35
    LLB5 LTB5 224 4000 25 62 44 160 60 51 0.028 5
    28
    30 82 60
    32
    35
    38
    LLB6 LTB6 315 3600 30 185 70 58 0.07 8.1
    32
    35
    38
    40 112 84
    42
    45
    LLB7 LTB7 500 3200 35 82 60 220 85 68 0.15 13
    38
    40 112 84
    42
    45
    48
    50
    55
    56
    LLB8 LTB8 800 2600 40 265 100 82 0.30 22
    42
    45
    48
    50
    55
    56 142 107
    60
    63
    65
    LLB9 LTB9 1250 2200 45 112 84 310 120 106 0.75 35
    48
    50
    55
    56 142 107
    60
    63
    65
    70
    71
    75
    LLB10 LTB10 2500 1800 60 400 150 124 2.2 69
    63
    65
    70
    71
    75
    80 172 132
    85
    90
    95
    LLB11 LTB11 5000 1600 80 450 190 140 4.4 110
    85
    90
    95
    100 212 167
    110
    120
    125
    LLB12 LTB12 10000 1200 100 560 239 172 14 190
    110
    120
    125
    130 252 202
    140
    150
    LLB13 LTB13 20000 1000 130 700 318 220 38 340
    140
    150
    160 302 242
    170
    180
    190 352 282
    200
