  • 名称:

    SWC-BF型标准伸缩法兰式万向联轴器

    描述:SWC-BF型标准伸缩法兰式万向联轴器性高,由于采用了整体叉头结构, 避免了因螺栓松动和断裂引起质量事故,因而具有冶金等行业高节奏生产所需要的性。
    点击在线订购
    SWC-BF型标准伸缩法兰式万向联轴器 详细说明

    SWC-BF型标准伸缩法兰式万向联轴器性高,由于采用了整体叉头结构,   避免了因螺栓松动和断裂引起质量事故,因而具有冶金等行业高节奏生产所需要的性。

    SWC-BF型标准伸缩法兰式万向联轴器主要应用于轧机主传动及辅机传动,也适用于起重机、矿山、工程、车辆运输、石油、船舶、造纸机械及其他重型机械行业。

    SWC-BF型标准伸缩法兰式万向联轴器特点:

    1、另部件全部采用   合金钢制造,并经渗碳淬火或调质处理具有承载及使用寿命长等特点。

    2、传动,采用滚动轴承转动,其达98.7%~   ,用于大功率传动,节能效率显著,可降低电力消耗5%~15%。

    3、传动平稳,用于轧机传动,可提高轧制质量。

    4、噪音低,一般为30~40dB(A),可   操作者的劳动条件。

    5、许用倾角大,可达15°。

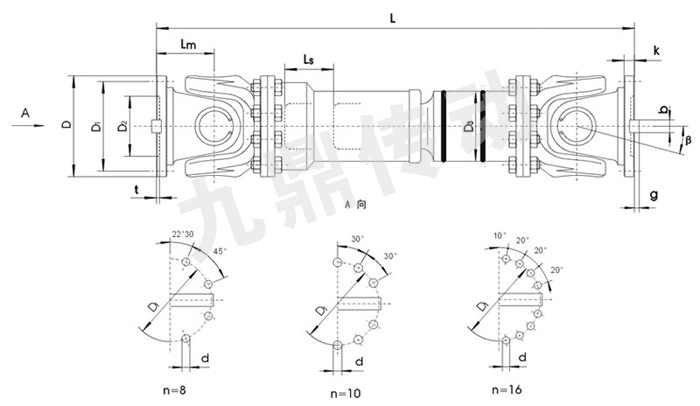

    SWC-BF型标准伸缩法兰式万向联轴器基本参数和主要尺寸:

    型号 回转
    直径
    D
    mm
    公称
    扭矩
    Tn
    (KN.m)
    疲劳
    扭矩
    Tf
    (KN.m)
    轴线
    折角 <β
    伸缩量
    LS
    mm
    尺 寸(mm 转动惯量 I
    (㎏.㎡)
    重量 G
    (㎏)
    Lmin D1
    (js11)
    D
    (H7)
    D3 Lm n-d k t B
    (h9)
    g Lmin 增长
    100mm
    Lmin 增长
    100mm
    SWC180BF 180 12.5 6.3 25° 100 810 155 105 114 110 8-17 17 5     0.267 0.0070 80 2.8
    SWC225BF 225 40 20 15° 140 920 196 135 152 120 8-17 20 5 32 9.0 0.788 0.0234 138 4.9
    SWC250BF 250 63 31.5 15° 140 1035 218 150 168 140 8-19 25 6 40 12.5 1.445 0.0277 196 5.3
    SWC285BF 285 90 45 15° 140 1190 245 170 194 160 8-21 27 7 40 15.0 2.873 0.0510 295 6.3
    SWC315BF 315 125 63 15° 140 1315 280 185 219 180 10-23 32 8 40 15.0 5.094 0.0795 428 8.0
    SWC350BF 350 180 90 15° 150 1410 310 210 267 180 10-23 35 8 50 16.0 9.195 0.2219 632 15.0
    SWC390BF 390 250 125 15° 170 1590 345 325 267 215 10-25 40 8 70 18.0 16.62 0.2219 817 15.0
    SWC440BF 440 355 180 15° 190 1875 390 255 325 260 16-28 42 10 80 20.0 28.24 0.4741 1290 21.7
    SWC490BF 490 500 250 15° 190 1985 435 275 325 270 16-31 47 12 90 22.5 46.33 0.4744 1631 21.7
    SWC550BF 550 710 355 15° 240 2300 492 320 426 305 16-31 50 12 100 22.5 86.98 1.3570 2567 34.0
    SWC620BF 620 1000 500 15° 240 2500 555 380 426 340 16-38 55 12 100 25.0 147.50 1.3570 3267 34.0
